Module cảm biến rung SW-801S, Cảm biến rung lò xo 3 chân

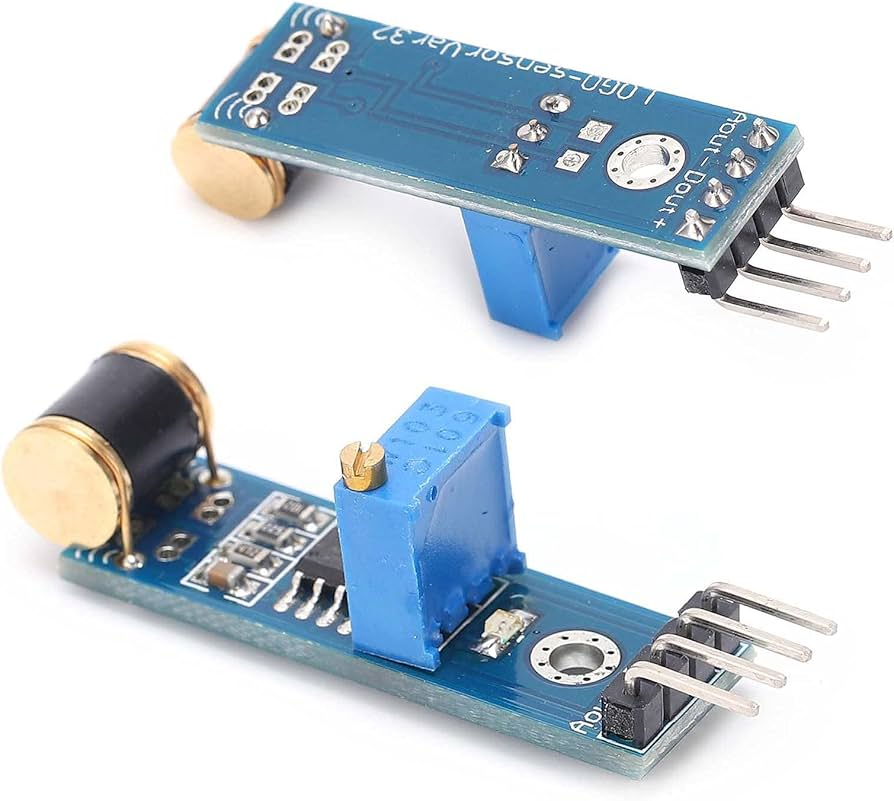

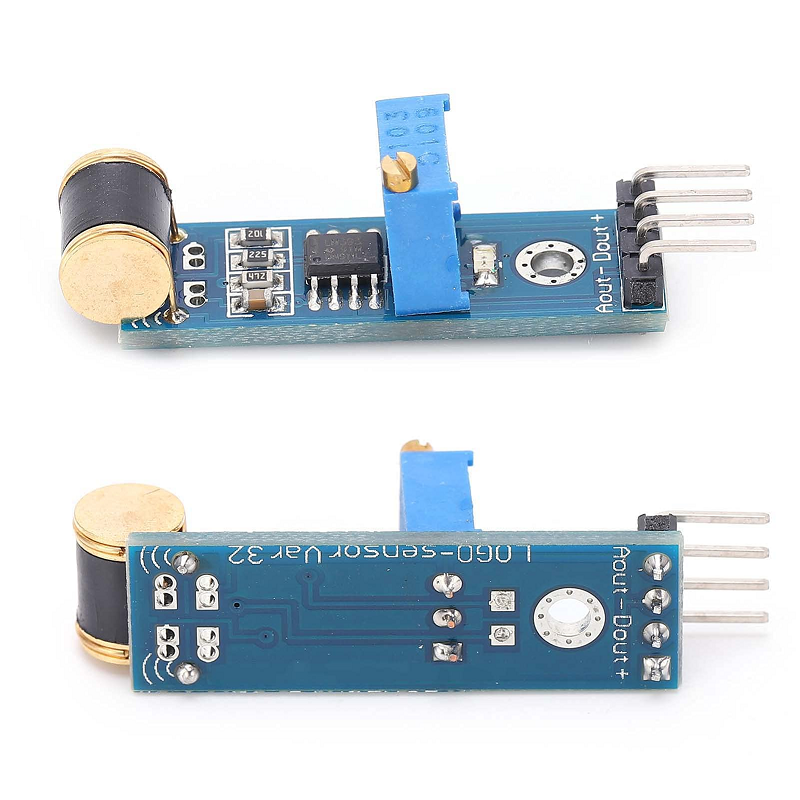

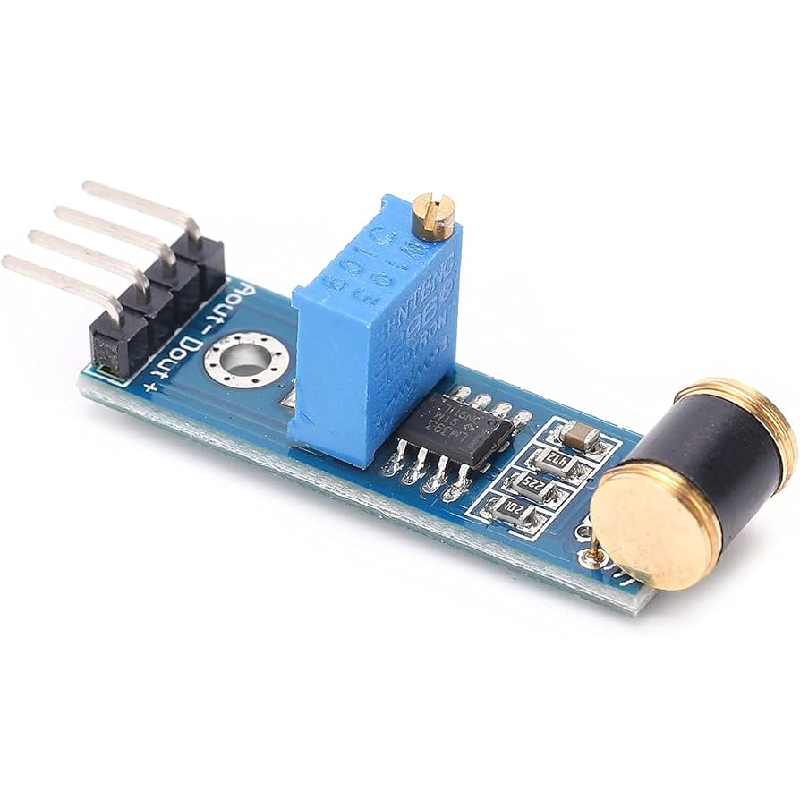

Giới thiệu Module cảm biến rung SW-801S

Module cảm biến rung SW-801S là cảm  biến thường được sử dụng trong các ứng dụng chống trộm, nhận biết rung động, cảm biến có cấu tạo phía trong dạng lò xo, tích hợp biến trở chỉnh độ nhạy cảm biến, cảm biến có ngõ ra dạng Digital rất dễ giao tiếp và lập trình với Vi điều khiển.

801S là một mạch cảm biến rung thay đổi mức độ kháng của nó khi phát hiện thấy rung động. Nó có thể chuyển thành công tắc nếu độ rung cao và có thể chịu được khoảng 60 triệu cú sốc. Trên mạch có thể điều chỉnh độ nhạy thông qua biến trở.

Cảm biến rung này có độ nhạy cao, có một chân đầu ra kỹ thuật số (D0), Khi phát hiện một số rung động lên đến một ngưỡng nhất định, nó có thể xuất ra mức cao hoặc thấp.

Các cảm biến rung khác: SW1810 – SW420 – SW-502,…

Chức năng các chân

• VCC : chân nguồn dương 5V
• GND : Chân cấp nguồn 0V
• D0     : Chân trả về tín hiệu Digital.
• A0     : Chân trả về tín hiệu Analog.

Thông số kỹ thuật Module cảm biến rung SW-801S

• Điện áp hoạt động : 3.3V – 5V
• Dòng điện : 15mA
• Công suất :  ~75mW
• Chuẩn truyền : Digital
• Trở kháng: 10MΩ
• Ic So sánh : LM393
• Nhiệt độ hoạt động : 4°C – 120°C
• Số chân :  3
• Loại : Module
• Kiểu chân : TTL
• Kích thước : 32mm*14mm

Nguyên lý hoạt động

Khi không có rung thì trở kháng ~ 0 ngõ ra D0=1;

Khi có rung động hoặc nghiêng trở kháng lớn ngõ ra D0=0.

Chương trình Test sản phẩm

Nguyên lý kết nối

Chương trình

#define ANALOG_IN_PIN A0
#define VIBRATION_SENSOR_PIN 7
int motionDetected = LOW;
int sensorVal = 0;

void setup() {
   Serial.begin(9600);
}

void loop() {
   motionDetected = digitalRead(VIBRATION_SENSOR_PIN);
   sensorVal = analogRead(ANALOG_IN_PIN);
   Serial.print("Anaologue: ");
   Serial.print(sensorVal);
   Serial.print(" Digital :");
   Serial.println(motionDetected);
   delay(100);
}

Tham khảo chương trình mẫu và thông tin linh kiện chi tiết tại:
