Module đọc và ghi âm ISD1820 10s, Phát âm thanh ra loa 0.5W

Giới thiệu Module đọc và ghi âm ISD1820 10s phát âm thanh

Module đọc và ghi âm ISD1820 10s được dùng để ghi và phát âm thanh được người dùng ghi vào. Đoạn ghi âm được lưu vào bộ nhớ của chip, dữ liệu có thể lưu trữ đến 100 năm và có thể ghi / xóa lên đến 100.000 lần và ghi được trong tối đa 10s.

Mạch ghi âm thanh ISD1820 dễ sử dụng, điều khiển trực tiếp bằng các nút nhấn trên board, hoặc có thể điều khiển thông qua các chip vi điều khiển như arduino, STM32, STM8, hoặc các chip xử lý khác. Dùng các chip để điều khiển các chức năng như thu âm, phát, hay lặp lại.

Các cảm biến âm thanh khác



Thông số kỹ thuật Module đọc và ghi âm ISD1820 10s

• Tích hợp chức năng tiết kiệm năng lượng
• Các nút điều khiển tích hợp sẵn trên board.
• IC khuếch đại 8Ω cho loa.
• Nguồn nuôi 3V.
• Có thể điều khiển thủ công hoặc bằng vi điều khiển.
• Tần số lấy mẫu và thời gian điều chỉnh bằng điện trở
• Ghi âm được 10s thời gian ( mặc định )  của đoạn ghi âm
• Kích thước board 37 x 54mm
• Nếu cần thay đổi thời gian ghi âm có thể thay đổi bằng diện trở như bảng sau để được đúng như mong muốn.
• Mặc định trên board hàn sẵn là 100K tương đương 10s.

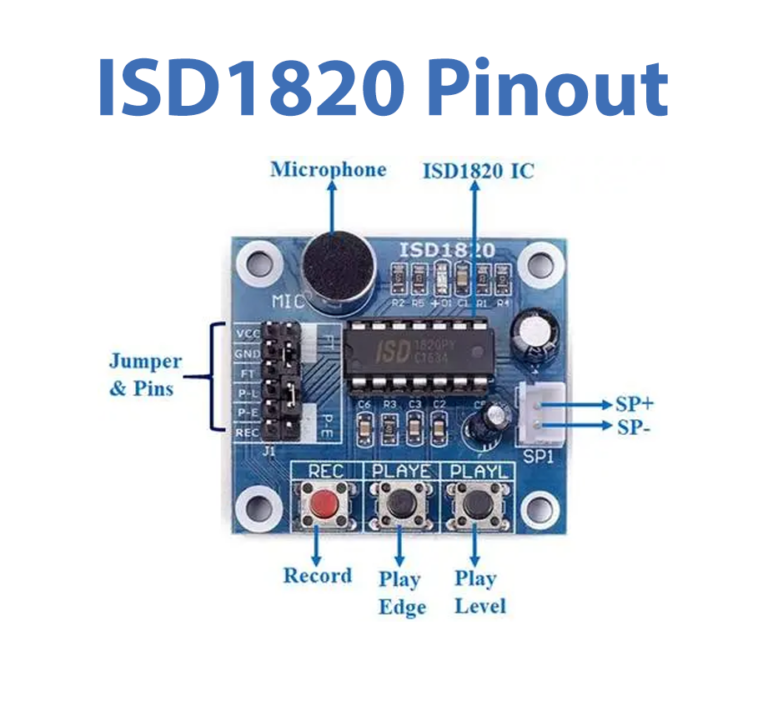

Cách sử dụng

REC : ghi âm ; Bắt đầu nhấn và giữ để ghi, nhả nút để dừng ghi;
RLAYE : phát lại chế độ kích hoạt, nhấn nút này để phát toàn bộ đoạn giọng nói hiện tại;
PLAYL : phát lại chế độ bằng cách nhấn và giữ để phát, thả ra dừng phát lại;
RPL : ​​điều khiển chế độ Phát lại vòng lặp, phát lại vòng lặp;
FT : điều khiển truyền qua, cho phép giọng nói của micrô truyền trực tiếp đến loa để phát lại;

Lưu ý

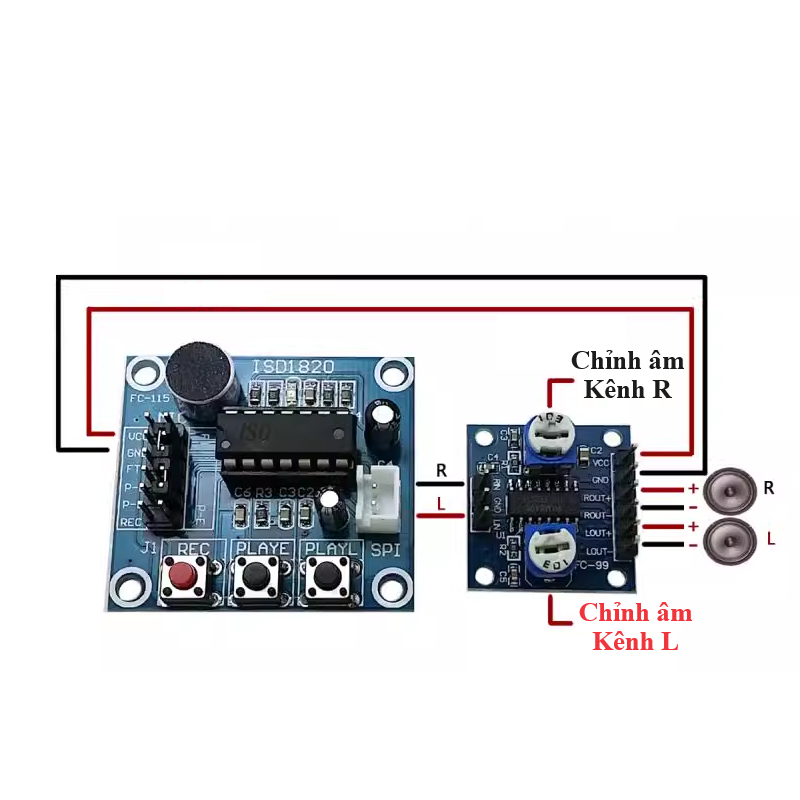

Do đó, công suất đầu ra của mô-đun nhỏ nên âm thanh cũng nhỏ. Bạn nên sử dụng bảng khuếch đại âm thanh kỹ thuật số thu nhỏ của chúng tôi và sử dụng loa 3W để đạt được hiệu ứng âm thanh lớn hơn. Phương thức kết nối như sau:



Chương trình Test sản phẩm

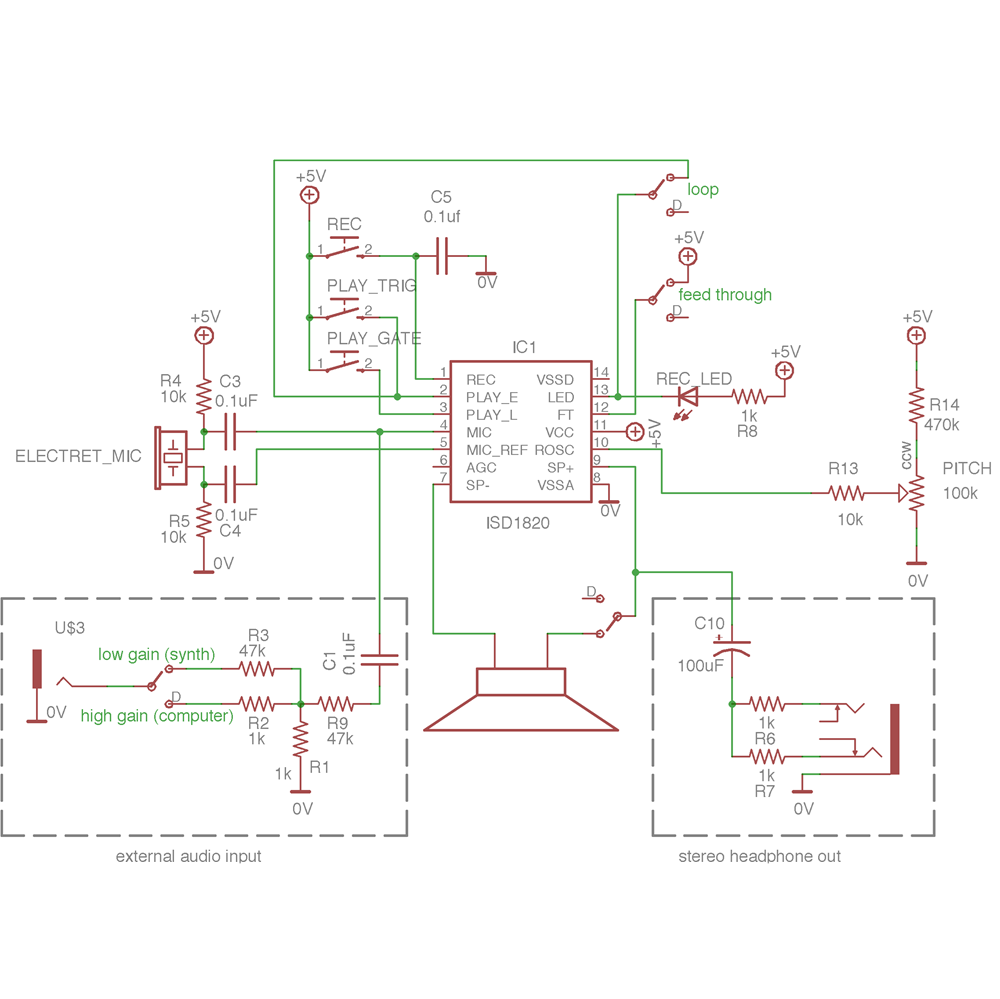

Nguyên lý kết nối

Chương trình

byte pinoRec = 5;
byte pinoPlayE = 4;  //inicializando uma variável denominada

void  setup()
{
  pinMode (pinoPlayE, OUTPUT);
  Serial.begin(9600);
  Serial.println("Tecle '1' para gravar uma mesagem ou '2' para reproduzir: ");
}

void loop()
{
  char c;
  if(Serial.available())
  {
    c = Serial.read();

    Serial.print(c); //Imprimindo no serial monitor a tecla pressinada no PC.
    if (c == '1')
    {
      Serial.println();
      Serial.println("Grave agora uma Mesnagem de Voz de ate 10 segundos...");

      digitalWrite(pinoRec,HIGH);
      delay(10000);

      digitalWrite(pinoRec,LOW);
      Serial.println("Gravacao encerrada!");
      Serial.println();
      Serial.print("Tecle '1' para gravar outra mesagem ou '2' para reproduzir: ");
    }
    if (c == '2')
    {
      Serial.println();
      Serial.println("Reproduzindo a Mesnagem de Voz gravada...");

      digitalWrite(pinoPlayE,HIGH);

      delay(100);

      digitalWrite(pinoPlayE,LOW);
      Serial.println();
      Serial.print("Tecle '1' para gravar uma nova mesagem ou '2' para reproduzir novamente: ");
    }
  }
}



Tham khảo chương trình mẫu và thông tin linh kiện chi tiết tại:

HUỲNH NHẬT TÙNG
