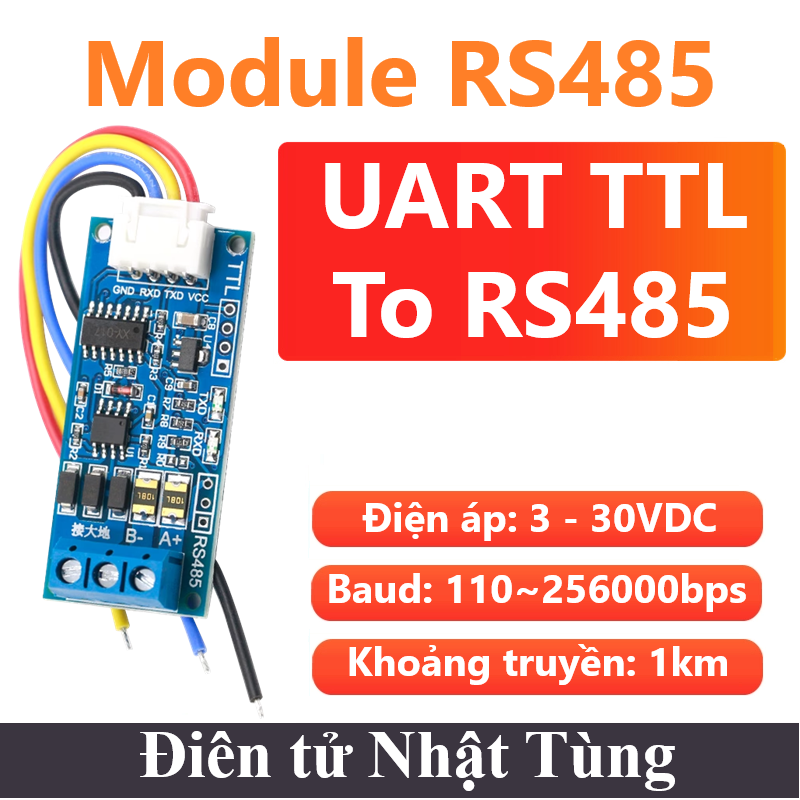

MODULE CHUYỂN ĐỔI UART TTL TO RS485, Mạch chuyển RS485

Giới thiệu module chuyển đổi uart ttl to rs485

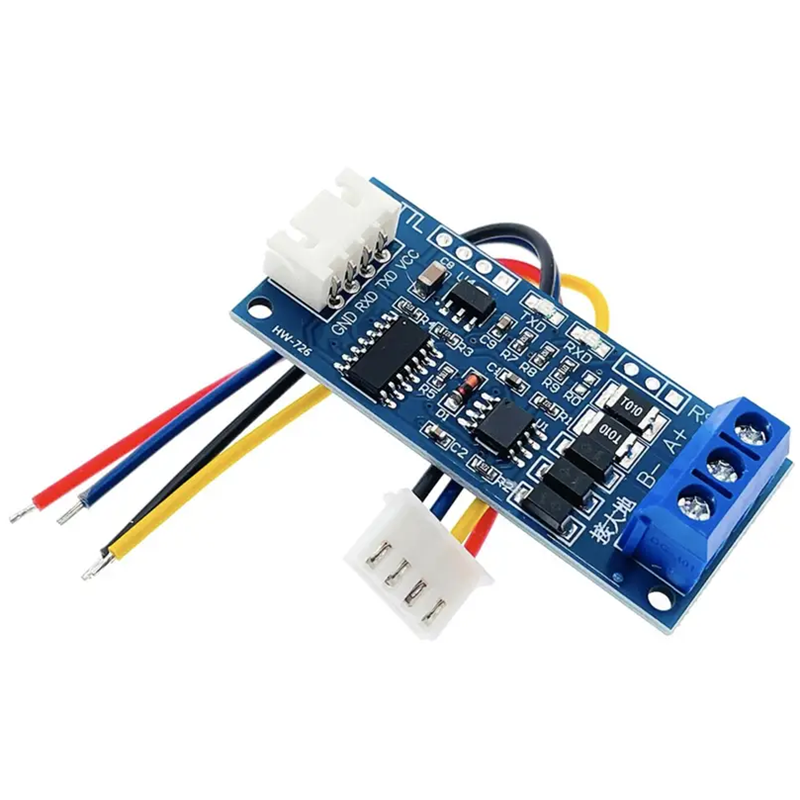

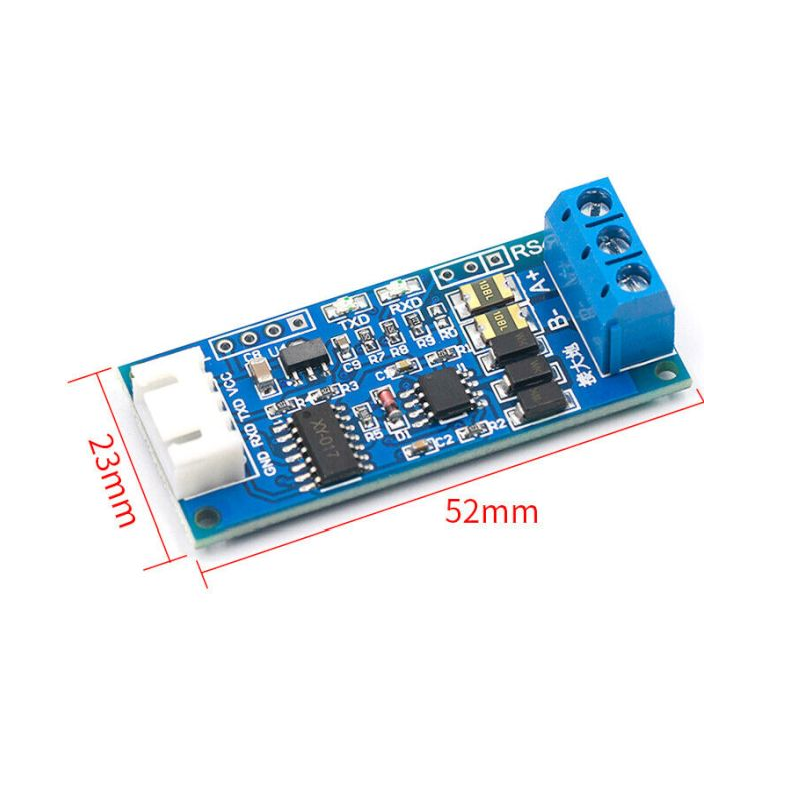

Module chuyển đổi UART TTL to RS485 có thiết kế nhỏ gọn với các Connector hàn sẵn tiện dụng giúp bạn chuyển giao tiếp từ chuẩn giao tiếp UART TTL sang chuẩn giao tiếp RS485 và ngược lại.
Mạch chuyển giao tiếp UART TTL to RS485 được thiết kế với khả năng chống nhiễu cao, tích hợp các bộ đệm, Cầu chì tự phục hồi, Diod chống nhiễu giúp hệ thống chạy ổn định, an toàn hơn và không làm cháy board điều khiển trung tâm. Phần chân giao tiếp RS485 trên mạch có chân Mass, nếu hệ thống có đường đây mass tiếp đất thì có thể sử dụng để nối vào chân Mass này giúp tăng khả năng chống nhiễu và chống  sét.
Mạch hỗ trợ kết nối nhiều điểm RS485 trên đường Bus, mạch được thiết kế để các điểm có thể nối “nóng” mà không sợ hiện tượng module bị chết khi chưa ngắt đường truyền tổng.

Thông số kỹ thuật module chuyển đổi UART TTL To RS485

• Điện áp cấp: 3.0 ~ 30 VDC, điện áp giới hạn 33VDC, điện áp tối thiểu 2.8VDC.
• Tương thích với các tín hiệu 3.3V và 5.0V
• EMC mức cao và EMI rất cao.
• Chuẩn công nghiệp, chống can thiệp, khả năng chống nhiễu tốt và chống sét.
• Nhiệt độ làm việc: -40℃~+85℃,
• Khoảng cách truyền: 850M dùng cáp  2×1.5
• Chịu được môi trường khắc nghiệt, nhiệt độ làm việc của-40℃ đến +85℃
• Có đầu nối dây rất thuận tiện để sử dụng.

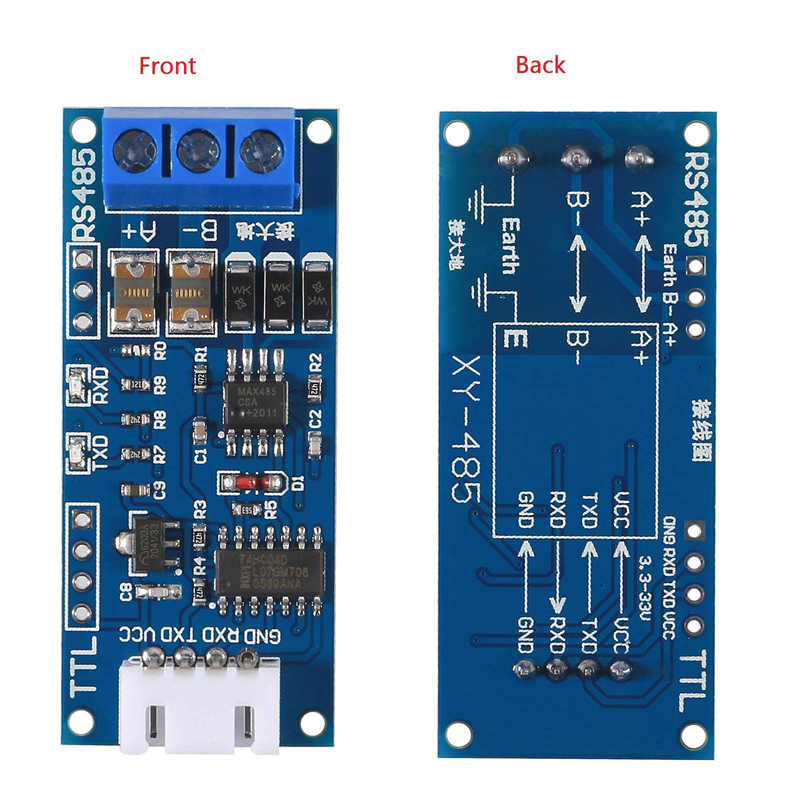

• LED hiển thị chân RXD, TXD, hiển thị trạng thái truyền nhận tín hiệu
• Hỗ trợ giao tiếp đa máy, cùng một mạng có thể kết nối ít nhất 40 node.
• Có thể bị hoán đổi nóng, sẽ không có hiện tượng tín hiệu chết.

Các tính năng

• Điều khiển hướng: Sử dụng công nghệ điều khiển luồng dữ liệu tự động để tự động xác định và kiểm soát hướng truyền dữ liệu.
• Tốc độ truyền: 300-9216000bps, tự động phát hiện tốc độ tín hiệu cổng nối tiếp
• Khả năng chịu tải: hỗ trợ point-to-multipoint, mỗi bộ chuyển đổi có thể kết nối 32 thiết bị giao diện RS485
• Bảo vệ giao diện: Bảo vệ ống TVS, bảo vệ tự phục hồi USB
• Hỗ trợ Windows98/ME/2000/XP/WIN7/Vista, Linux, Mac
• Có thể hỗ trợ các thiết bị có giao diện RS485: camera giám sát, bộ thu thập video, máy chấm công vân tay, công tắc điều khiển chương trình, máy CNC, vi điều khiển, v.v.

Các tùy chọn

• Tùy chọn 1: CH341+485; có nhược điểm là không ổn định và dễ gây ra hiện tượng màn hình đen trên máy tính;
• Tùy chọn 2: PL2303+RS232+RS485, Giải pháp này sử dụng PL2303 để chuyển đổi cổng nối tiếp trước, sau đó chuyển đổi cổng nối tiếp thành 485. Ưu điểm là chi phí thấp nhưng nhược điểm là có thể không ổn định trong các tình huống công nghiệp và không phù hợp với tốc độ cao.
• Tùy chọn 3: FT232+485; Ưu điểm: Ứng dụng công nghiệp, tốc độ và khả năng chống nhiễu rất tốt, rất phù hợp cho lĩnh vực điều khiển công nghiệp và ứng dụng cá nhân. Nhược điểm: giá thành cao.
