Mạch Relay 10A 12V 8 Kênh chân Header, Rơ le công suất 250VAC / 30VDC

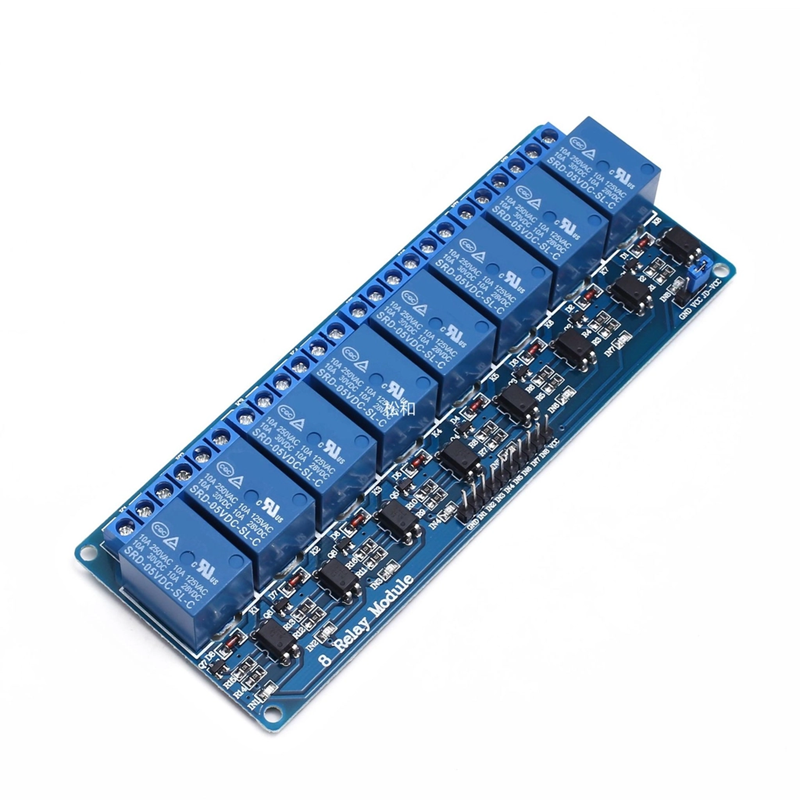

Giới thiệu Mạch Relay 10A 12V 8 Kênh chân Header

Mạch Relay 10A 12V 8 Kênh chân Header chất lượng cao và tải tối đa của giao diện thường mở là: AC 250V/10A, DC 30V/10A; dòng điện kích là 80mA. Điện áp làm việc của mô-đun 12V. Mô-đun có thể được đặt ở mức kích hoạt mức cao hoặc mức thấp thông qua các nút nhảy

Module 8 relay opto cách ly 12V 10A với opto cách ly nhỏ gọn, có opto và transistor cách ly giúp cho việc sử dụng trở nên an toàn với board mạch chính, mạch được sử dụng để đóng ngắt nguồn điện công suất cao AC hoặc DC với dòng lên đến 10A, thích hợp với đóng ngắt các thiết bị lớn như motor (khoảng 1/2HP), dàn đèn điện, máy móc tầm trung,…có thể chọn đóng khi kích mức cao hoặc mức thấp bằng Jumper.

Module 8 relay opto cách ly kích HL 12V Tiếp điểm đóng ngắt gồm 3 tiếp điểm NC (thường đóng), NO(thường mở) và COM(chân chung) được cách ly hoàn toàn với board mạch chính, ở trạng thái bình thường chưa kích NC sẽ nối với COM, khi có trạng thái kích COM sẽ chuyển sang nối với NO và mất kết nối với NC.

Các mạch cách ly khác: Mạch cách ly

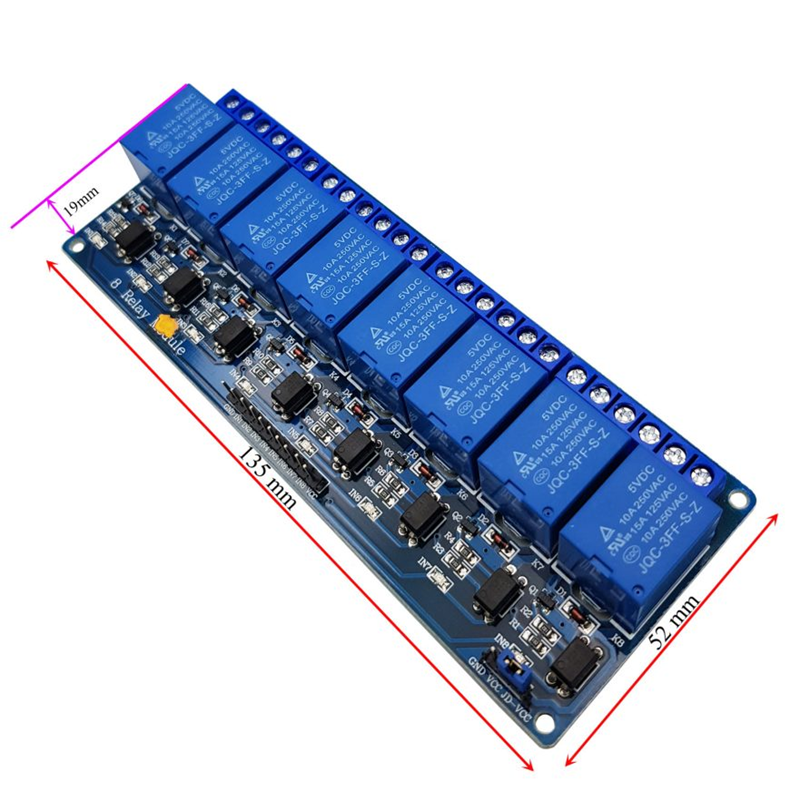

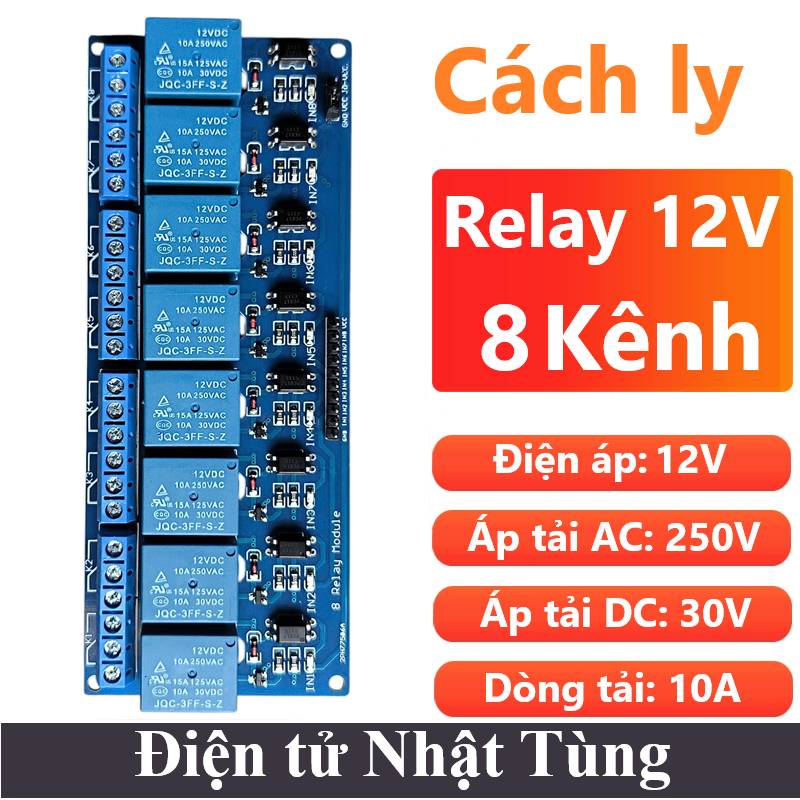

Thông số kỹ thuật Mạch Relay 10A 12V 8 Kênh chân Header

• Điện áp hoạt động: 12V DC
• Điện áp kích tải max : 250V AC
• Điện áp kích tải max : 30V DC
• Dòng điện kích tải max : 10A
• Dòng điện hoạt động max :80mA
• Công suất hoạt động Max : 400mW
• Công suất tải Max : 2500W
• Số kênh: 8
• Nhiệt độ hoạt động : -20°C – 125°C

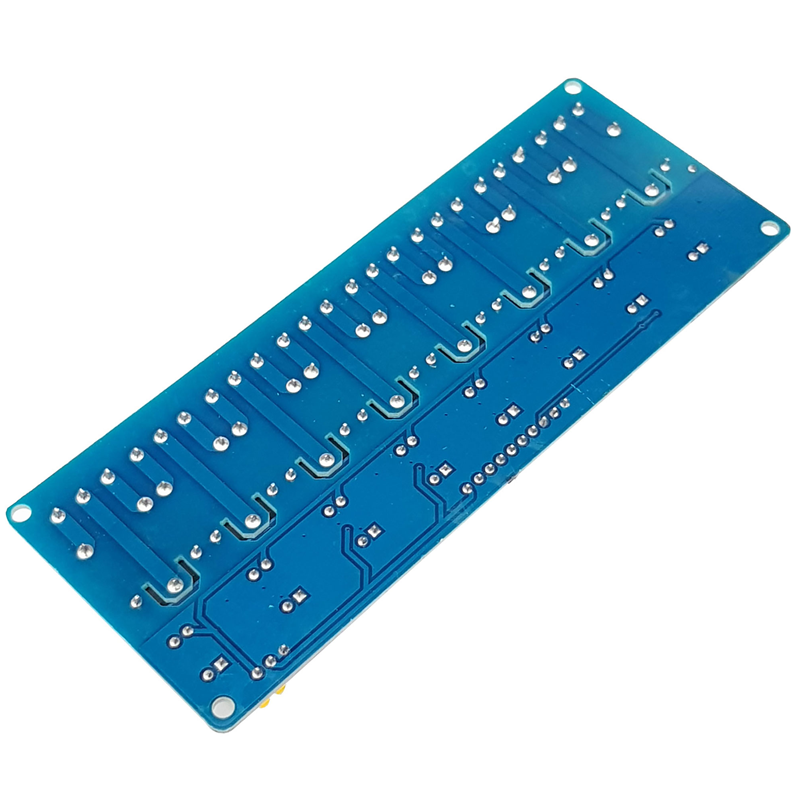

Chức năng chân

• DC+: Cực dương của nguồn điện DC mô-đun (cực dương điện áp đầu cuối kích hoạt)
• DC-: Cực âm của nguồn điện DC mô-đun (Điện áp đầu cực kích hoạt âm )
• IN: Cực kích hoạt tín hiệu (điện áp kích hoạt mặc định giống như nguồn điện)
• JD+: Điện áp cực dương của điều khiển rơle
• JD-: Điện áp cực âm của cực điều khiển rơle
• DC+ và JD+ bị chập mạch bằng nắp nhảy DC- và JD- được nối ngắn mạch bằng nắp nút nhảy và đầu nối kích hoạt có cùng điện áp với đầu nối điều khiển rơle
• Lựa chọn chế độ kích hoạt mức cao và mức thấp, như trong hình, khi dây nối được kết nối với. đầu cuối L, đầu cuối IN là bộ kích hoạt mức thấp. Khi được kết nối với đầu cuối H, nó là bộ kích hoạt mức cao
• Đầu cuối thường đóng (NC): Đầu cuối thường đóng của rơle
• Đầu cuối chung (COM): Đầu cuối chung cực của rơle
• Cực mở thường (NO): Cực mở thường xuyên của rơle

Tham khảo chương trình mẫu và thông tin linh kiện chi tiết tại:
