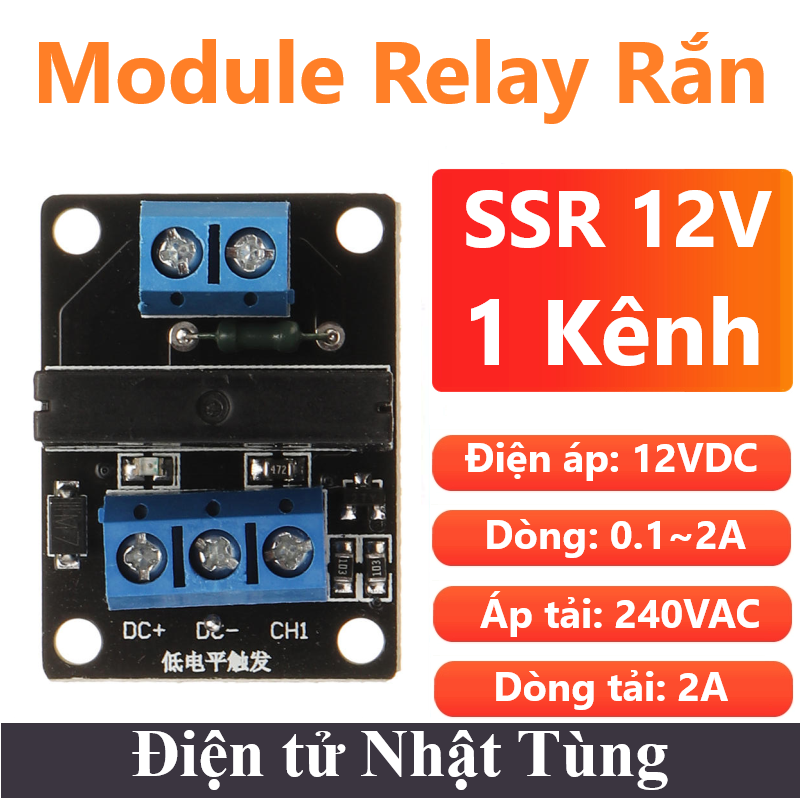

Module relay rắn SSR 12VDC 1 kênh, Rơ le công suất tải 240VAC 2A

40.000 ₫

Module relay rắn SSR 12VDC 1 kênh chất lượng cao chính hãng và tải tối đa của giao diện thường mở là: AC 240V/2A. Relay SSR (Solid State Relay)

Thông số sản phẩm

Điện áp hoạt động:	12VDC
Dòng tiêu thụ:	20mA
Công suất:
Loại sản phẩm:	Module
Chuẩn giao tiếp:	Không

Còn 103 trong kho

Danh mục: MODULE VÀ MẠCH ĐIỆN, Module Cách Ly Thẻ: relay rắn ssr, module relay rắn ssr 12vdc, relay ssr 12vdc 1 kênh, relay ssr 12vdc 2 kênh, relay ssr 12vdc 4 kênh, relay ssr 12vdc 6 kênh, relay ssr 12vdc 8 kênh, relay cách ly quang, relay rắn 240vac 2a

Mô tả
Đánh giá (0)

Giới thiệu Module relay rắn SSR 12VDC 1 kênh

Module relay rắn SSR 12VDC 1 kênh chất lượng cao chính hãng và tải tối đa của giao diện thường mở là: AC 240V/2A. Relay SSR (Solid State Relay) hay còn gọi là Relay Rắn là loại relay sử dụng cấu trúc bán dẫn thay vì cấu trúc cơ học nên có độ bền và tuổi thọ cao. Module này chỉ dùng để đóng ngắt nguồn AC, không sử dụng được để đóng ngắt nguồn DC, trong Relay SSR có tích hợp sẵn opto cách ly (photo triac) nên sử dụng rất an toàn.

Module relay rắn SSR được thiết kế nhỏ gọn, ra chân đầy đủ, có led hiển thị trạng thái đóng ngắt, phù hợp cho các ứng dụng đóng ngắt nguồn AC cần tần suất đóng ngắt nhiều và tuổi thọ cao..

Các loại cách ly: Relay – Opto – SSR rắn,…

module-relay-ran-ssr-5v-1-kenh-2-kenh-4-kenh-8-kenh-4

Thông số kỹ thuật Module relay rắn SSR 12VDC 1 kênh

Điện áp kích hoạt động: 12VDC
Điện áp kích tải max : 240VAC
Dòng điện kích tải max : 2A
Số relay : 1
Dòng điện ngắt : 0.1~2A
Dòng điện hoạt động max : 20mA
Tần số hoạt động : 50-60Hz
Trạng thái kích: mức thấp

Chức năng chân

module-relay-ran-ssr-5v-1-kenh-pinout

DC+: Cực dương của nguồn điện DC mô-đun (cực dương điện áp đầu cuối kích hoạt)
DC-: Cực âm của nguồn điện DC mô-đun (Điện áp đầu cực kích hoạt âm )
CH1: Cực kích hoạt tín hiệu (điện áp kích hoạt mặc định giống như nguồn điện)
AC hot wire: Điện áp cực dương của điện AC
AC neutral wire: Điện áp cực âm của điện AC

Cách kết nối

module-relay-ran-ssr-5v-1-kenh-2-kenh-4-kenh-8-kenh-2

Cách kết nối với Arduino

module-relay-ran-ssr-5v-1-kenh-so-do-ket-noi-arduino

Chương trình test

const int relayPin =2; //the Signal Pin of relay module attach to
/**********************************************/
void setup()
{
  pinMode(relayPin, OUTPUT); //initialize relay as an output
}
/***********************************************/
void loop()
{
  digitalWrite(relayPin, HIGH); //Close the relay
  delay(3000); //wait for 3 second
  digitalWrite(relayPin, LOW); //disconnect the relay
  delay(2000); //wait for 2 second
}

Tham khảo chương trình mẫu và thông tin linh kiện chi tiết tại:
