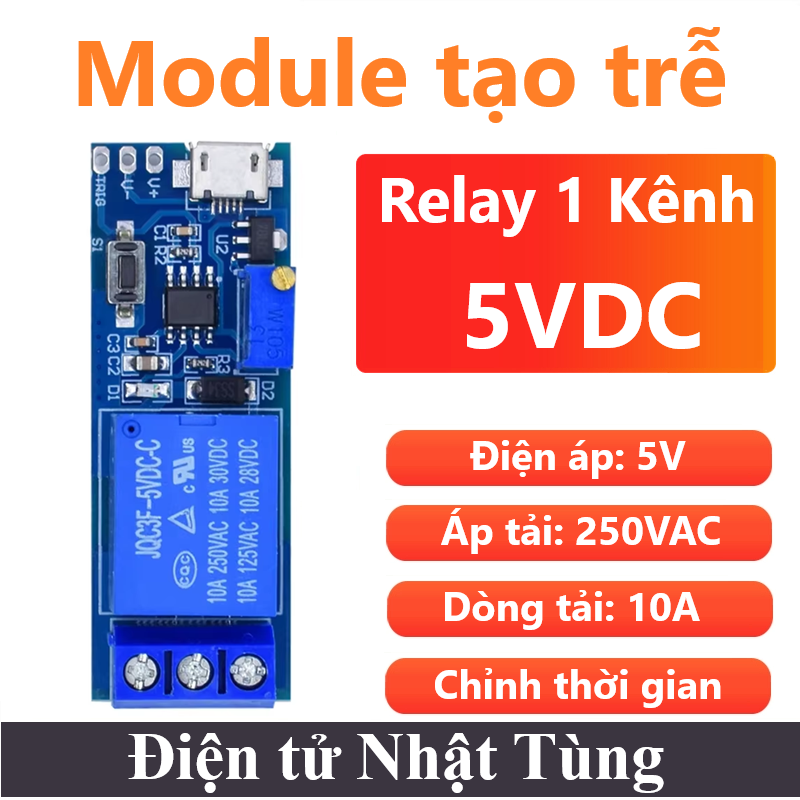

Giới thiệu Module relay tạo trễ 1kênh 5V
Module relay tạo trễ 1kênh 5V có chức năng đóng relay sau khi kích hoạt nút nhấn, thời gian đóng relay có thể điều chỉnh từ 0 ~ 24 giây bằng chiết áp tích hợp trên mạch, sau khi kết thúc thời gian mạch ngắt relay trở về trạng thái ban đầu và chờ lệnh kích tiếp theo.
Là module chuyển mạch với dòng qua tiếp điểm là 10A điện áp 250VAC và 10A với điện áp 30VDC. Module thiết kế với transistor kích mở cuộn cảm rơ le. Module relay tạo trễ này có thể kết nối trực tiếp với mạch vi điều khiển, hoặc thiết bị điều khiển khác bất kì có thể tạo 1 xung kích vào chân TRIG, hoặc có thể kích bằng nút nhấn. Khi có tín hiệu kích tác động, transistor dẫn có dòng chạy qua cuộn dây relay tạo ra lực hút từ trường làm relay chuyển công tắc.
Mạch Kích Tạo Trễ sử dụng nguồn cấp 5V cổng Micro USB hoặc 6.3 ~ 30V ở chân V- và V+.
Chân kích của mạch tạo trễ Relay được thiết kế bằng nút nhấn trên mạch hoặc có thể thiết kế nút kích riêng bằng cách đưa chân TRIG xuống mức thấp (nối chân TRIG với chân V-).
Được ứng dụng nhiều trong thiết kế mạch điện tử với mục đích đóng ngắt thiết bị tải như bóng đèn, motor, sợi đốt, sử đụng làm đóng ngắt trung gian contactor, đóng mở cửa , … các thiết bị chuyển mạch trong công nghiệp….
Thông số kỹ thuật module relay tạo trễ 1kênh 5V
- Điện áp hoạt động: 5 ~ 30V (Khuyên dùng 5V hoặc 12V)
- Ngõ ra: tiếp điểm relay NC – COM – NO
- Nút kích: được thiết kế với nút nhấn trên mạch hoặc kích chân trig xuống mức thấp (V-)
- Led báo trạng thái: Có
- Kích thước: 54 x 19 x 18mm
- Trọng lượng: 16g
- Chân trig là chân tín hiệu điều khiển, kích mức thấp
- Tải chịu đựng của relay : 10A/250VAC, 10A/30VDC
- Thời gian điều chỉnh tạo trễ bằng biến trở : 0 – 24s.
Lưu ý:
Mạch chỉ đếm thời gian trễ khi nhả tín hiệu kích, trường hợp vẫn giữ tín hiệu kích ở mức thấp Relay vẫn đóng nhưng bộ đếm thời gian không hoạt động.
Để tăng thêm thời gian trễ có thể tăng giá trị tụ điện C hoặc giá trị biến trở
Hướng dẫn sử dụng:
- Ban đầu, lúc cấp nguồn cho module, relay ở trạng thái mở. Khi có một tín hiệu xung thấp vào chân TRIG hoặc nhấn nút nhấn trên module, relay chuyển sang trạng thái đóng ngay lập tức. Sau một khoảng thời gian T, relay quay về trạng thái ban đầu.
- Relay được kích từ lúc nhận tín hiệu chứ không phải lúc nhả tín hiệu, tuy nhiên nếu chưa hết thời gian trễ T mà chân TRIG vẫn giữ tín hiệu thì relay không tắt được mà vẫn đóng, khi mất tín hiệu kích nếu thời gian trễ T vẫn còn thì relay vẫn tiếp tục đóng cho khi hết thời gian. Còn nếu khi mất tín hiệu kích mà đã hết thời gian trễ T, thì relay sẽ mở ra ngay khi mất tín hiệu.
Công thức tạo thời gian trễ
T = 1.1RC. |
Ví dụ: Điện dung 22uF, điện trở 1M. T = 1,1 * 1000000 * 0.000022 = 24,2 giây
Nếu bạn cần tạo trễ ở một thời gian cố định, bạn có thể thay thế biến trở thành một điện trở.
