Module tăng áp DC-DC LM2587S ADJ, Mạch tăng áp 4 – 30V

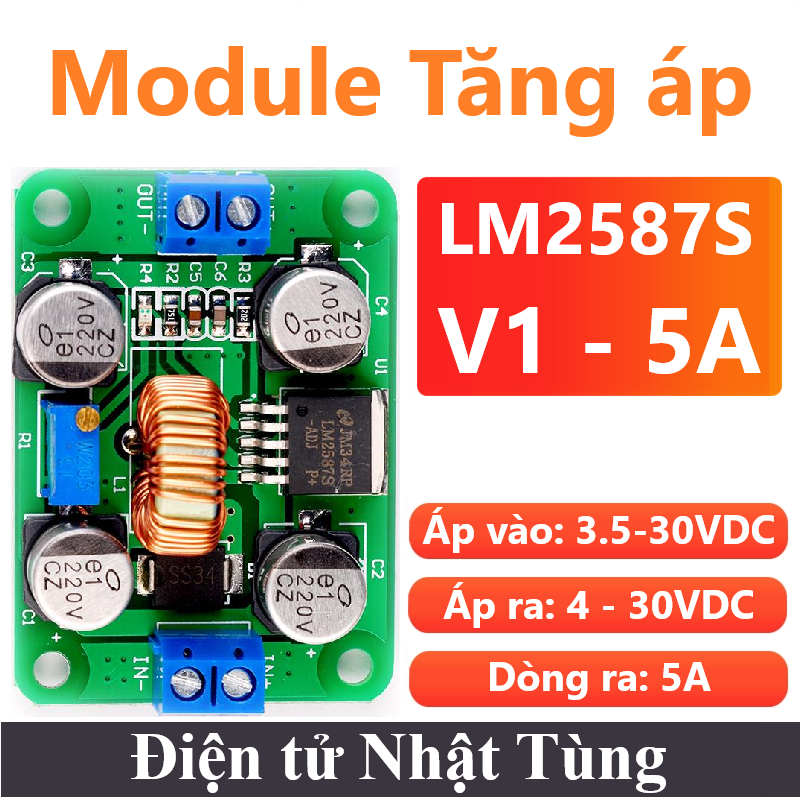

Giới thiệu Module tăng áp DC-DC LM2587S ADJ

Module tăng áp DC-DC LM2587S ADJ dùng ổn định điện áp từ 4V – 30V ngõ ra, với ngõ vào từ 3.5V – 30V. Công suất dòng tải lớn giúp hoạt động được tốt hơn.

Số lượng chân ít rất thích hợp cho các mạch điện tử có điện áp nhỏ, tích hợp sẵn trong gói TO-200.

Đối với IC LM2587s hiện nay đều có tích hợp bảo vệ quá nhiệt, bảo vệ ngắn mạch và giữ vùng hoạt động an toàn.

Mặc dù thiết kế chủ yếu là điều chỉnh điện áp cố định, các thiết bị này có thể được sử dụng với các thành phần bên ngoài để có được điện áp điều chỉnh và dòng.

Các mạch nguồn: Tăng áp – Giảm áp

Chức năng các chân

• IN+ : Cấp nguồn vào 3.5V – 30V.
• IN- : Cấp nguồn vào 0V.
• OUT+ : Nguồn ra từ 4V – 30V
• OUT- : Nguồn ra 0V

Thông số kỹ thuật Module tăng áp DC-DC LM2587S ADJ

• Điện áp ngõ vào : 3.5V – 30V
• Điện áp ngõ ra : 4V – 30V
• Dòng điện đầu vào max : 5A
• Dòng điện đầu ra max : 3A
• Công suất :  Umax * Imax
• Nhiệt độ hoạt động : 0°C – 125°C
• Số chân : 4
• Loại : Module
• Kích thước : 3,8cm*5,2cm*2,0cm
