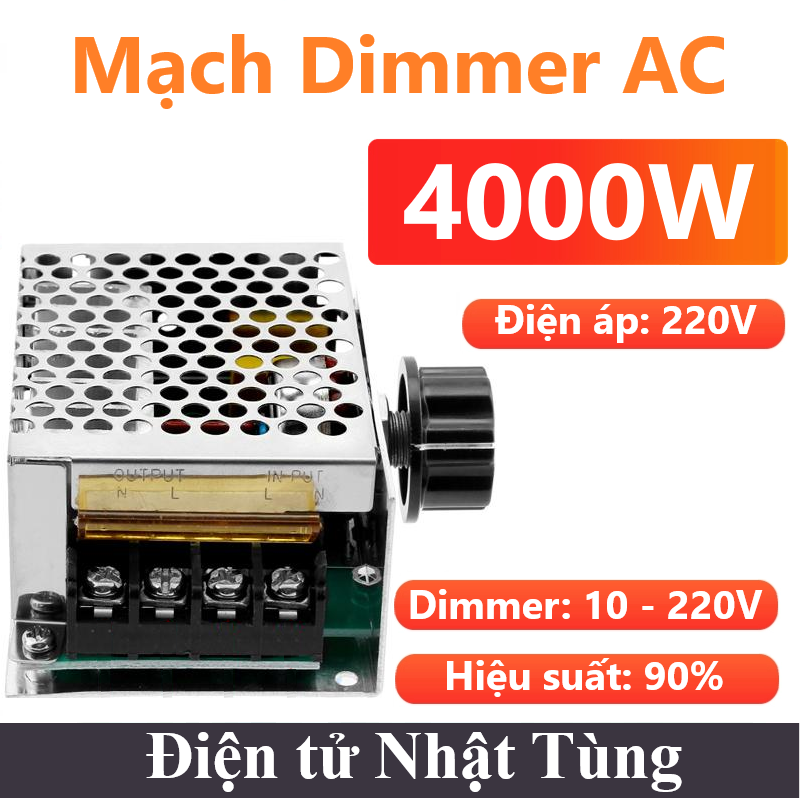

MODULE DIMMER AC 4000W, ĐIỀU CHỈNH BẰNG THYRISTOR

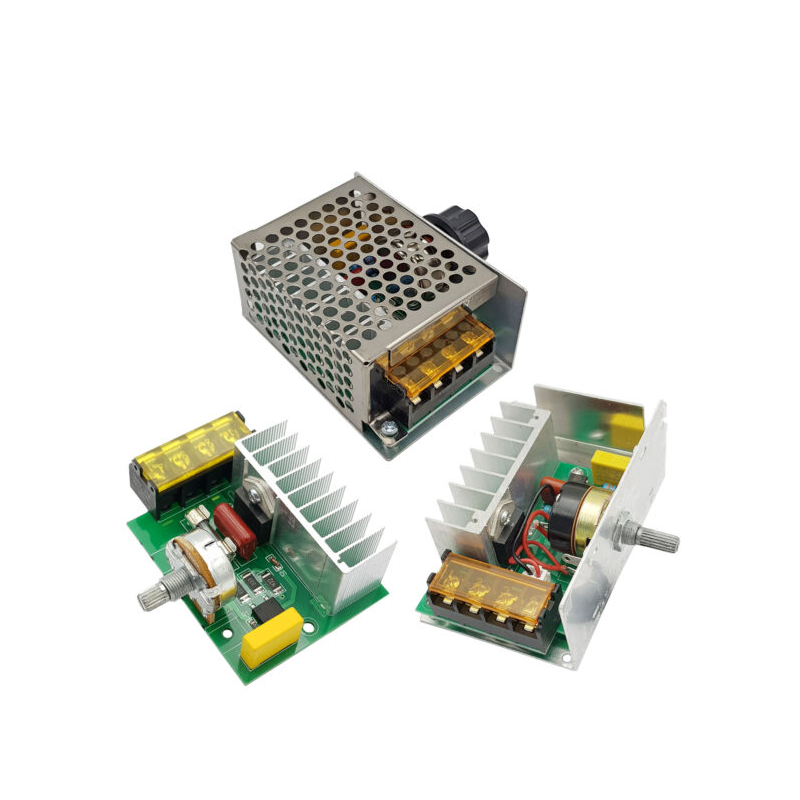

Giới thiệu Module dimmer ac 4000w

Module dimmer AC 4000W có công suất làm việc cao hơn gấp đôi. Mạch dimmer AC 4000W có thể điều khiển độ sáng tối của bóng đèn, điều khiển tốc độ, áp suất, kiểm soát nhiệt độ…do đó nó được sử dụng rộng rãi trong các thiết bị như: lò sưởi, máy sưởi, đèn nhiệt, tốc độ động cơ, máy điều nhiệt, điều áp…

Sơ đồ đấu dây



• Tải phải được kết nối trước rồi mới có thể điều chỉnh điện áp.
• SCR chủ yếu được sử dụng cho tải điện trở (dây sưởi, đèn sợi đốt, v.v.). Hầu hết các động cơ xoay chiều một pha cũng có thể được sử dụng, nhưng chúng không được đảm bảo.
• Đối với các loại tải khác, vui lòng xác nhận bởi người mua. Cầu chì không phải là toàn năng và có thời gian phản ứng, nếu dòng điện quá lớn, ngoài việc làm cháy cầu chì, mô-đun còn có thể bị cháy.
• Nắp nhựa trên đầu nối không thể mở hoàn toàn do đã lắp vỏ. Tua vít phải được xoay sang một bên.  Nó cũng có thể bị hư trong quá trình vặn nhanh. Đây là một bộ phận dễ bị mòn nhưng sẽ không ảnh hưởng đến việc sử dụng mô-đun.

Chức năng các chân

• INPUT L : Cấp nguồn vào 220V.
• INPUT N : Cấp nguồn vào 0V.
• OUTPUT L : Nguồn ra từ 220V
• OUTPUT N : Nguồn ra 0V



Thông số kỹ thuật module dimmer ac 4000w

• Điện áp làm việc: 220V AC
• Điện áp điều chỉnh: 10 – 220VAC
• Triac: BTA41
• Hiệu suất: 90%

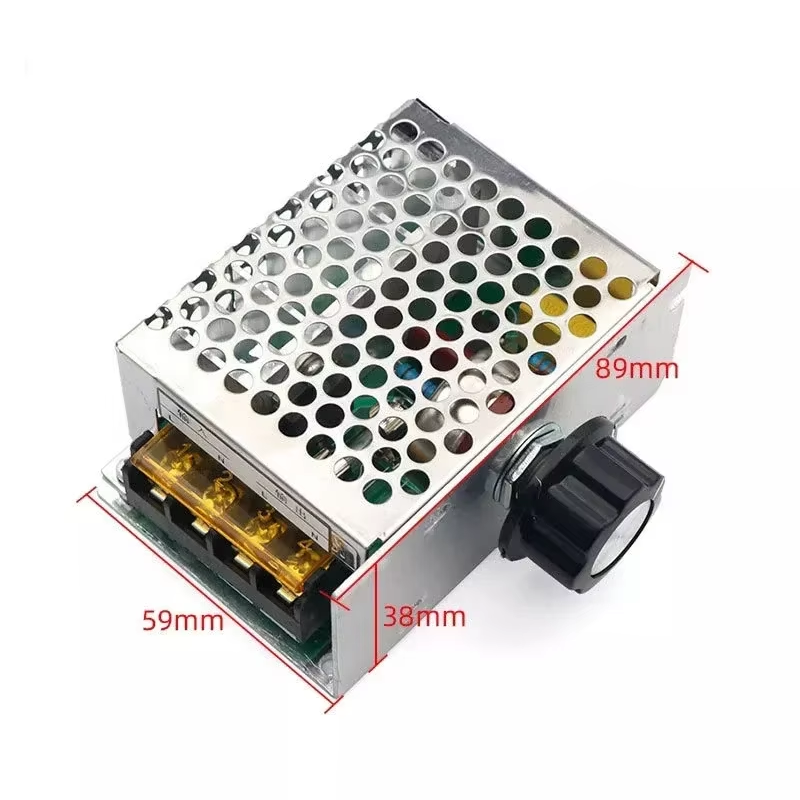

• Kích thước: 91 x 59 x 34mm
• Công suất chịu đựng thời gian ngắn: 4000W (tải điện trở)
• Công suất hoạt động liên tục: 2000W
• Kích thước : 85mm * 55mm * 35mm
