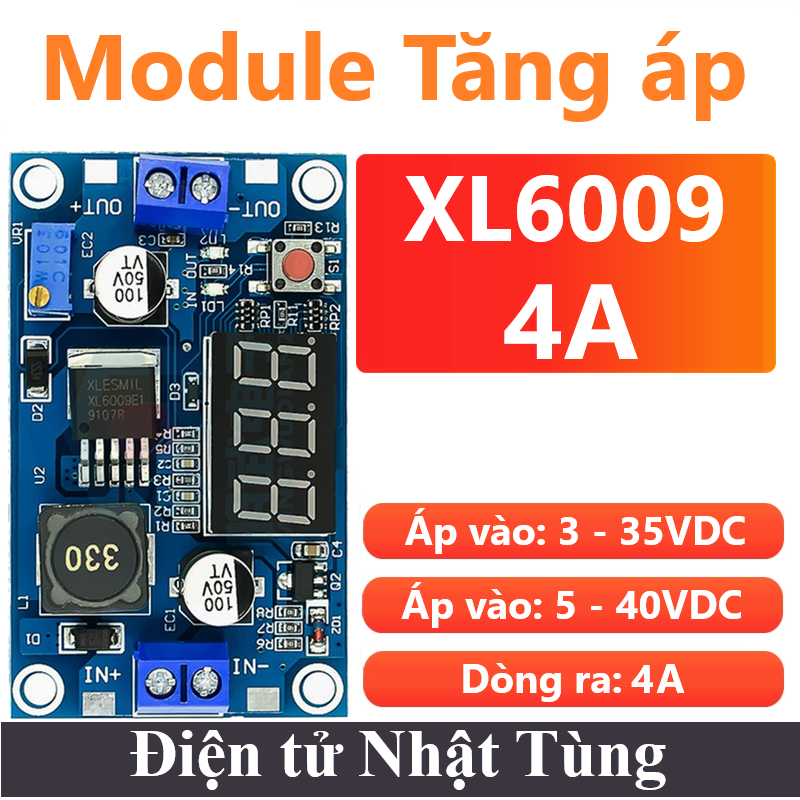

Module tăng áp DC-DC XL6009 4A Led 7 đoạn, Mạch ổn áp DC 4A

54.000 ₫

Module tăng áp DC-DC XL6009 4A Led 7 đoạn là mô-đun tăng cường hiệu suất cao ( BOOST ) với dòng chuyển mạch 4A .

Thông số sản phẩm

Điện áp hoạt động:	5V - 35V
Dòng tiêu thụ:	4A
Công suất:	140W
Loại sản phẩm:	Module
Chuẩn giao tiếp:	Không

Còn 70 trong kho

Danh mục: MODULE VÀ MẠCH ĐIỆN, Module Nguồn Thẻ: ic ổn áp, module giảm áp, lm2596, ổn áp 3A, ổn áp 1A, module lm2596, lm2596 adj, xl4005 ic ổn áp, xl4015 module, module xl4005, module xl4016, module ổn áp xl6009

Mô tả
Đánh giá (0)

Giới thiệu Module tăng áp DC-DC XL6009 4A Led 7 đoạn

Module tăng áp DC-DC XL6009 4A Led 7 đoạn là mô-đun tăng cường hiệu suất cao ( BOOST ) với dòng chuyển mạch 4A . Mô-đun này sử dụng XL6009E1 của công nghệ chuyển mạch tần số cao thế hệ thứ hai làm chip lõi và hiệu suất của nó vượt xa LM2577 của công nghệ thế hệ đầu tiên . Mô-đun tăng tốc XL6009 có chi phí thấp hơn và hiệu suất tốt hơn.

Module xl6009 4A ic ổn áp dùng ổn định điện áp từ 3v – 35v ngõ ra, với ngõ vào cực đại là 35v cực tiểu là 4v. Đối với IC XL4016 hiện nay đều có tích hợp bảo vệ quá nhiệt, bảo vệ ngắn mạch và giữ vùng hoạt động an toàn.

Mặc dù thiết kế chủ yếu là điều chỉnh điện áp cố định, các thiết bị này có thể được sử dụng với các thành phần bên ngoài để có được điện áp điều chỉnh và dòng.

module-xl6009-on-ap-4a-module-dc-on-ap-tang-ap-4a-kich-thuoc

Chức năng các chân

IN+ : Cấp nguồn vào 3V – 32V.
IN- : Cấp nguồn vào 0V.
OUT+ : Nguồn ra từ 5V – 35V
OUT- : Nguồn ra 0V

module-xl6009-on-ap-4a-module-dc-on-ap-tang-ap-4a-chân

Phương pháp điều chỉnh:

Đầu tiên kết nối chính xác nguồn điện đầu vào (trong khoảng 3-34V), sau đó sử dụng đồng hồ vạn năng để theo dõi điện áp đầu ra và điều chỉnh chiết áp. Điện áp đầu ra: 4-35V có thể điều chỉnh liên tục

Thông số kỹ thuật Module tăng áp DC-DC XL6009 4A Led 7 đoạn

Điện áp ngõ vào : 3V – 32V
Điện áp ngõ ra : 5V – 35V
Dòng điện : 4A
Dòng điện ngõ vào : 2.5A
Công suất Max: 140W
Nhiệt độ hoạt động : -40°C – 125°C
Số chân : 4
Loại : Module
Hiệu suất : 96%
Tần số xung : 400KHz
Tích hợp Mosfet đóng ngắt tần số cao.
Maximum Duty Cycle : 100%
Minimum Drop Out : 0.3VDC
Kích thước : 49mm*26mm*14mm

Tính năng

Với màn hình vôn kế, sai số vôn kế là ± 0,1V và phạm vi là 0-40V . (Lưu ý: Để đảm bảo độ chính xác của vôn kế, vui lòng đảm bảo điện áp đầu vào trên 3V)
Chạm vào nút để chuyển giữa đo điện áp đầu vào hoặc đầu ra và đèn báo sẽ hiển thị điện áp nào đang được đo;
Nó có chức năng bộ nhớ tắt nguồn. Sau khi bật nguồn, giá trị điện áp đo được lần trước sẽ được hiển thị;
Nhấn và giữ nút trong 3 giây để tắt màn hình LED và chạm lại vào nút để bật màn hình LED;
Với các đầu nối dây, nó có thể được sử dụng dễ dàng mà không cần mỏ hàn và các điểm kết nối dây hàn được giữ lại;
Dòng điện đầu ra tối đa có thể lên tới 2,5A;
Hiện tại các đèn báo chuyển mạch đều có màu đỏ.
