Module GPS GY-NEO 6M Anten liền, Mạch định vị tọa độ GPS

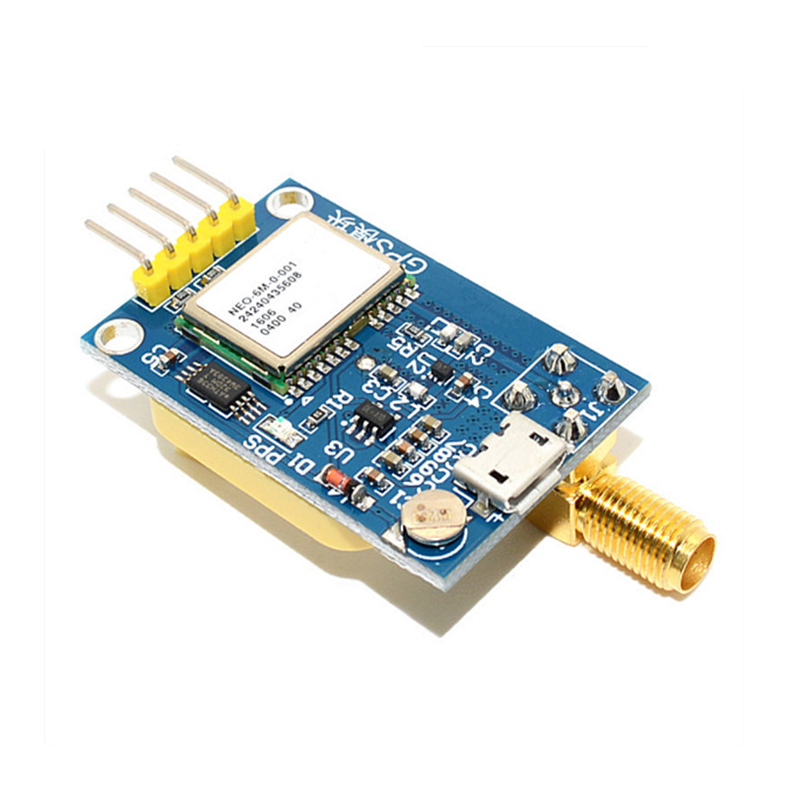

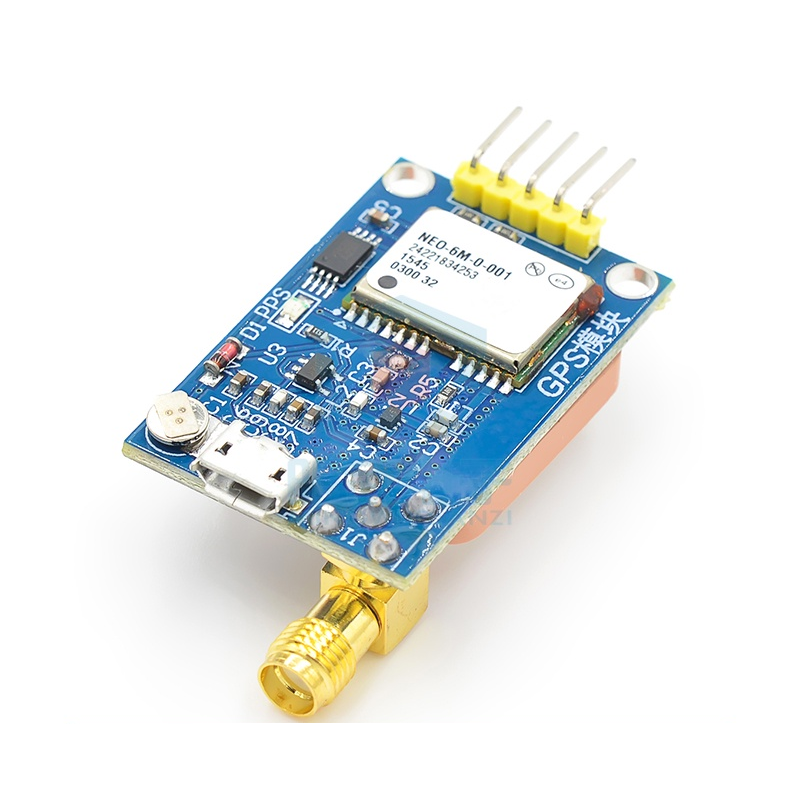

Giới thiệu Module GPS GY-NEO 6M Anten liền

Module GPS GY-NEO 6M Anten liền là module định vị toàn cầu sử dụng hệ thống vệ tinh GPS của Mỹ. Mạch định vị GPS NEO-6M anten cho tốc độ xác định vị trí nhanh và chính xác, có nhiều mức năng lượng hoạt động, phù hợp với các ứng dụng chạy pin.

Module định vị GPS sử dụng board điều khiển kết nối của hãng U-BLOX đến từ Thụy Sĩ có rất nhiều năm kinh nghiệm trong lĩnh vực sản xuất module định vị toàn cầu.

Các mạch định vị GPS: GPS Neo 6M – GPS Neo 7M – GPS M8N,…





Thông số kỹ thuật Module GPS GY-NEO 6M Anten liền

• Điện áp hoạt động : 3.3V – 5V
• Dòng điện hoạt động : 100mA
• Dòng ở chế độ chờ : 10mA
• Công suất :  500mW
• Chuẩn truyền : UART
• Tốc độ baud : 9600
• Tần số output : 1Hz
• Anten : Kèm theo loại sứ (Nên mua anten rời để bắt vệ tinh nhanh hơn)
• Nhiệt độ hoạt động : -10°C – 60°C
• Số chân : 5
• Loại : Module

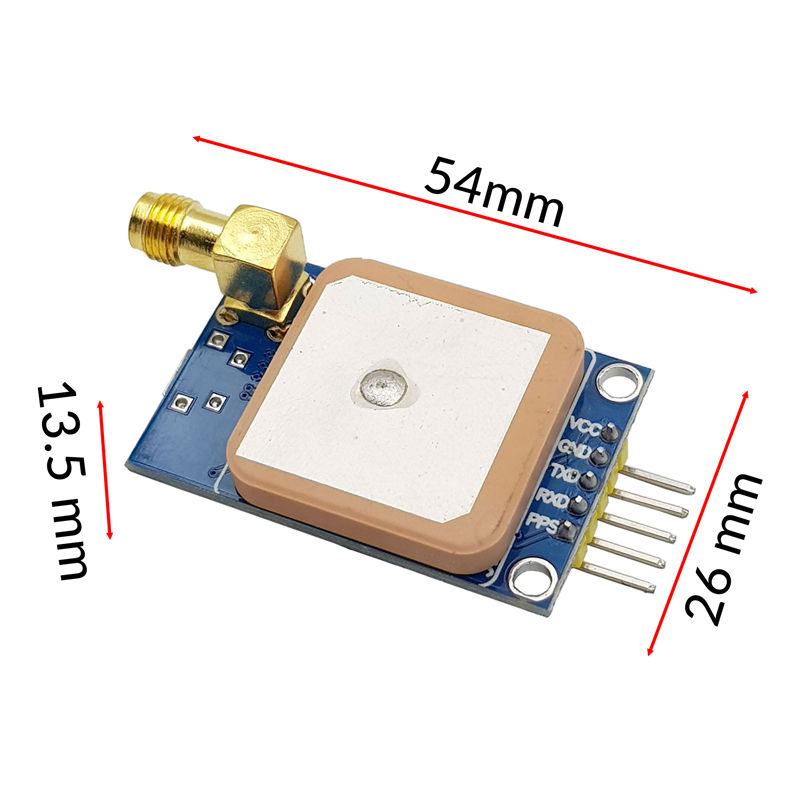

• Kích thước : 25.2mm*38.9mm

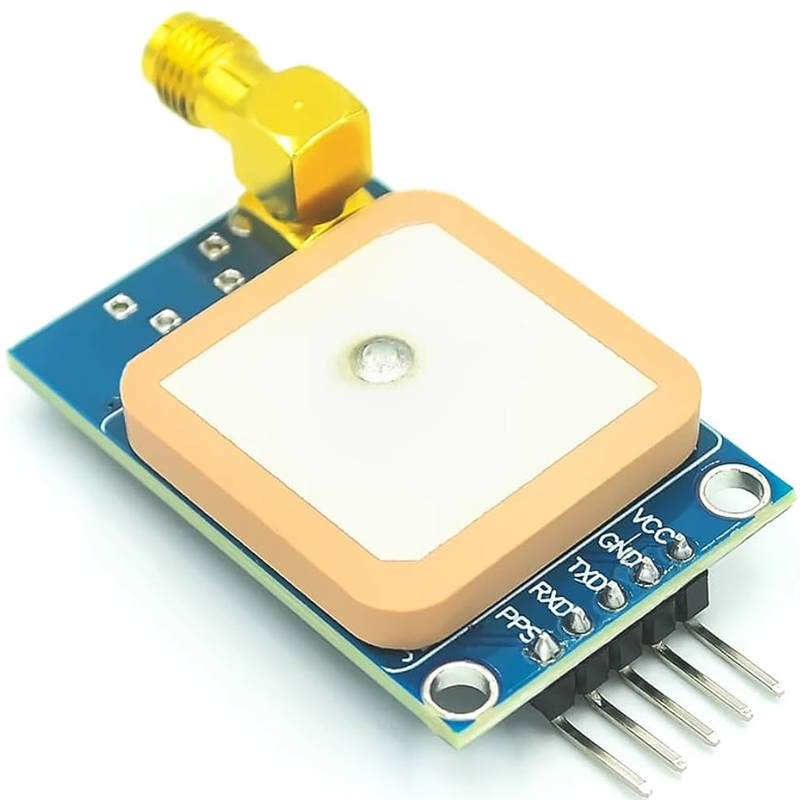

Chức năng các chân

• VCC : Nguồn vào 5V.
• RX  : Chân nhận UART RX.
• TX  : Chân truyền UART TX.
• GND : Chân Mass, cấp 0V.
• PPS: NC





Sơ đồ nguyên lý

Chương trình Test Module GPS GY-NEO 6M ANTEN

Nguyên lý kết nối

Chương trình

Thư viện : Tại đây : TinyGPS++.h hoặc tải trực tiếp trên Arduino IDE từ khóa TinyGPSPlus

#include <TinyGPS++.h>           // Include TinyGPS++ library
#include <SoftwareSerial.h>      // Include software serial library

TinyGPSPlus gps;

#define S_RX    2                // Define software serial RX pin
#define S_TX    3                // Define software serial TX pin

SoftwareSerial SoftSerial(S_RX, S_TX);    // Configure SoftSerial library

void setup(void) {
  Serial.begin(9600);
  SoftSerial.begin(9600);
}

void loop() {

  while (SoftSerial.available() > 0) {

    if (gps.encode(SoftSerial.read())) {

      if (gps.location.isValid()) {
        Serial.print("Latitude   = ");
        Serial.println(gps.location.lat(), 6);
        Serial.print("Longitude  = ");
        Serial.println(gps.location.lng(), 6);
      }
      else
        Serial.println("Location Invalid");

      if (gps.altitude.isValid()) {
        Serial.print("Altitude   = ");
        Serial.print(gps.altitude.meters());
        Serial.println(" meters");
      }
      else
        Serial.println("Altitude Invalid");

      if (gps.speed.isValid()) {
        Serial.print("Speed      = ");
        Serial.print(gps.speed.kmph());
        Serial.println(" kmph");
      }
      else
        Serial.println("Speed Invalid");

      if (gps.time.isValid()) {
        Serial.print("Time (GMT) : ");
        if(gps.time.hour() < 10)     Serial.print("0");
        Serial.print(gps.time.hour());
        Serial.print(":");
        if(gps.time.minute() < 10)   Serial.print("0");
        Serial.print(gps.time.minute());
        Serial.print(":");
        if(gps.time.second() < 10)   Serial.print("0");
        Serial.println(gps.time.second());
      }
      else
        Serial.println("Time Invalid");

      if (gps.date.isValid()) {
        Serial.print("Date       : ");
        if(gps.date.day() < 10)      Serial.print("0");
        Serial.print(gps.date.day());
        Serial.print("/");
        if(gps.date.month() < 10)    Serial.print("0");
        Serial.print(gps.date.month());
        Serial.print("/");
        Serial.println(gps.date.year());
      }
      else
        Serial.println("Date Invalid");

      if (gps.satellites.isValid()) {
        Serial.print("Satellites = ");
        Serial.println(gps.satellites.value());
      }
      else
        Serial.println("Satellites Invalid");
    }
  }
}
