Module tạo xung IC NE555 tần số 1Hz-200KHz, Mạch tạo xung IC 555

Giới thiệu Module tạo xung IC NE555 tần số 1Hz-200KHz

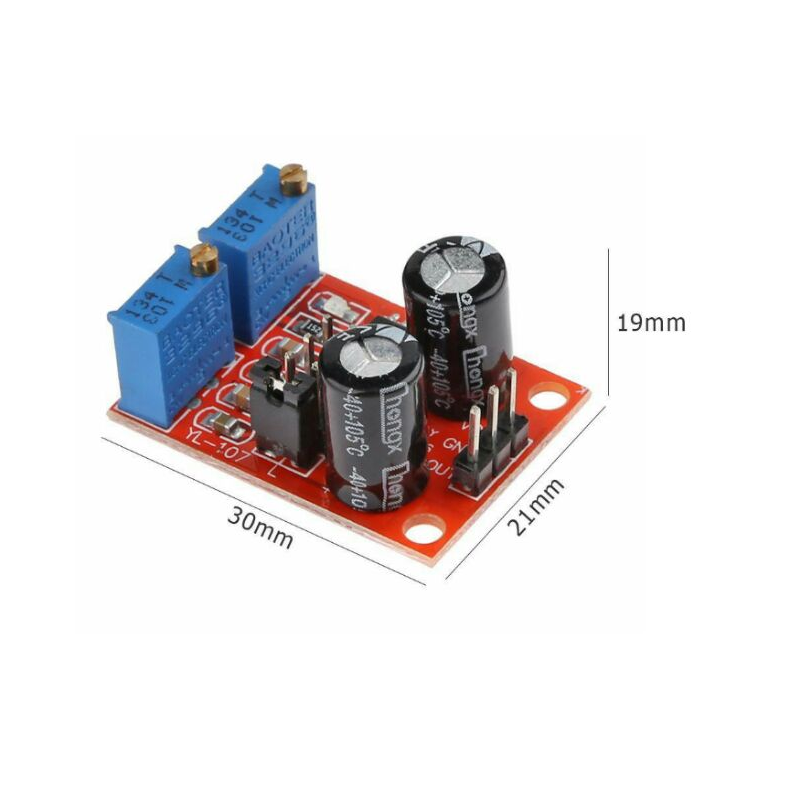

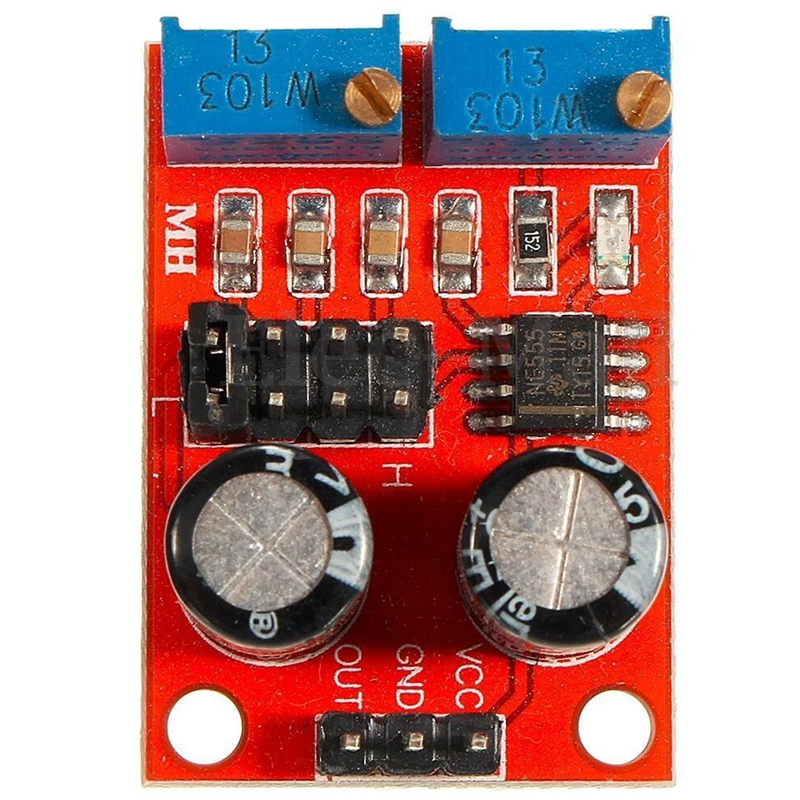

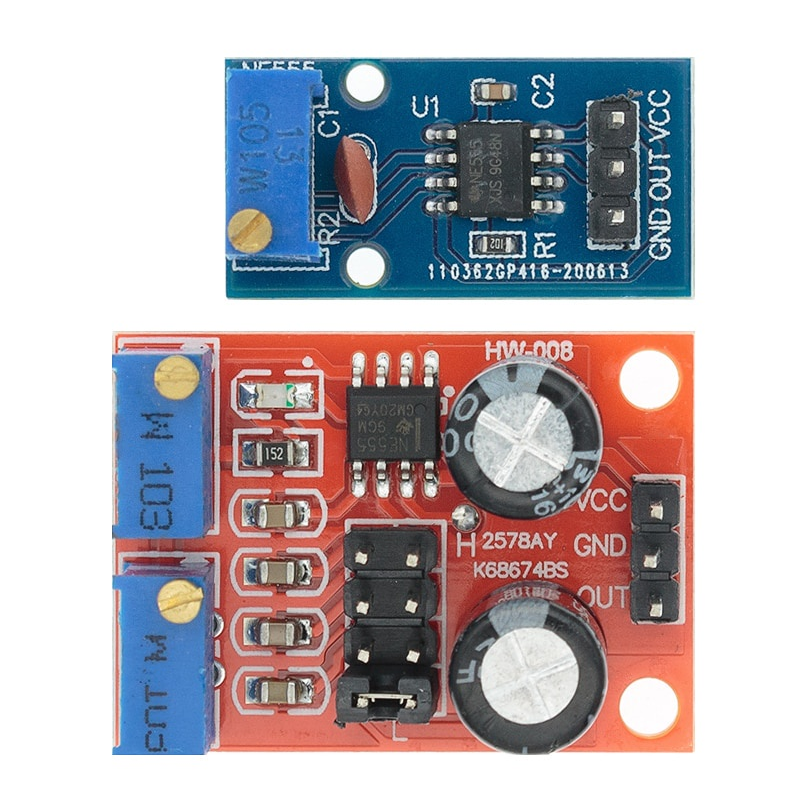

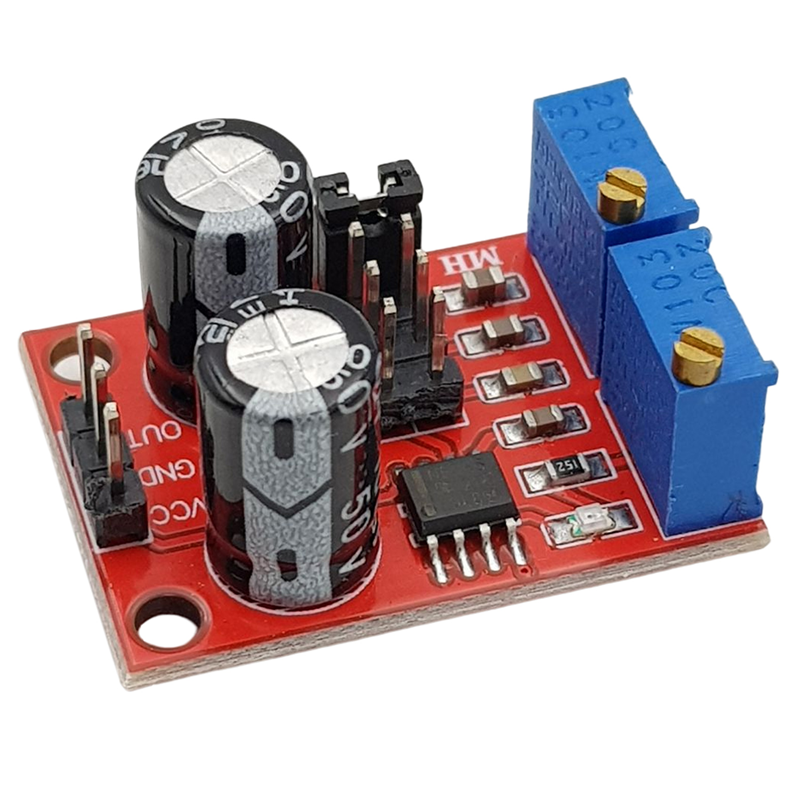

Module tạo xung IC NE555 tần số 1Hz-200KHz được sử dụng để tạo xung vuông với tần số và biên độ có thể điều chỉnh được trên mạch, thích hợp cho các ứng dụng tạo xung, điều khiển động cơ nhanh chậm,…  Board mạch nhỏ sử dụng chip NE555 quen thuộc như một máy phát tín hiệu sóng vuông được sử dụng cho các mục đích phát triển trong giai đoạn thử nghiệm, để tạo ra sóng vuông điều khiển motor hoặc tạo ra xung có thể điều chỉnh để kiểm soát mạch liên quan.

Ngoài ra còn có các mã khác: Module khác

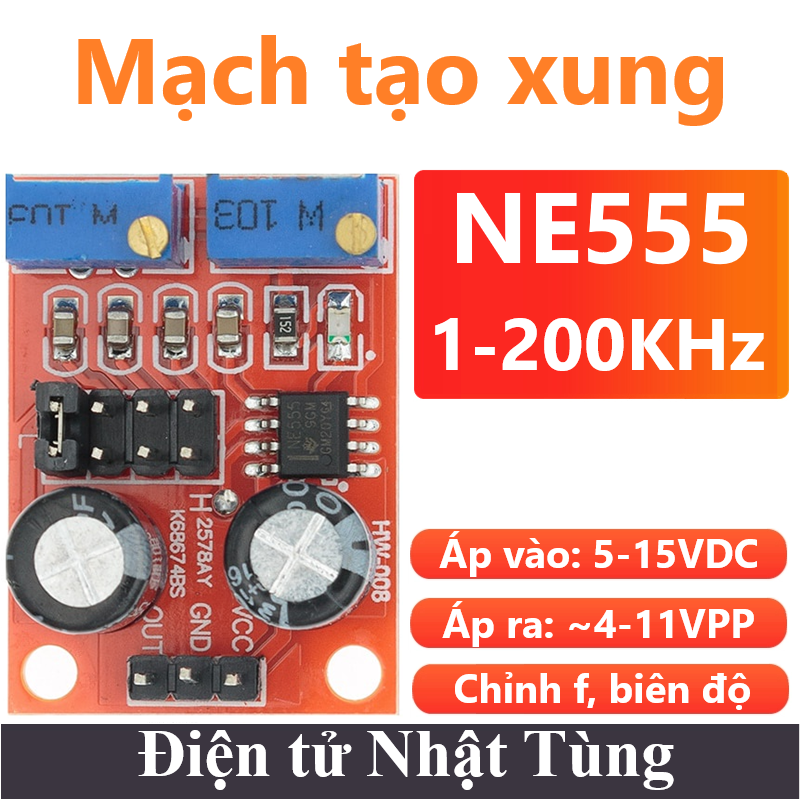

Thông số kỹ thuật

• Điện áp ngõ vào: ~5V – 15VDC
• Điện áp ngõ ra: ~4.2V – 11.4VPP
• Dòng tiêu thụ: Tối đa 35mA
• Chỉnh tần số và Biên độ: Chỉnh thông qua biến trở

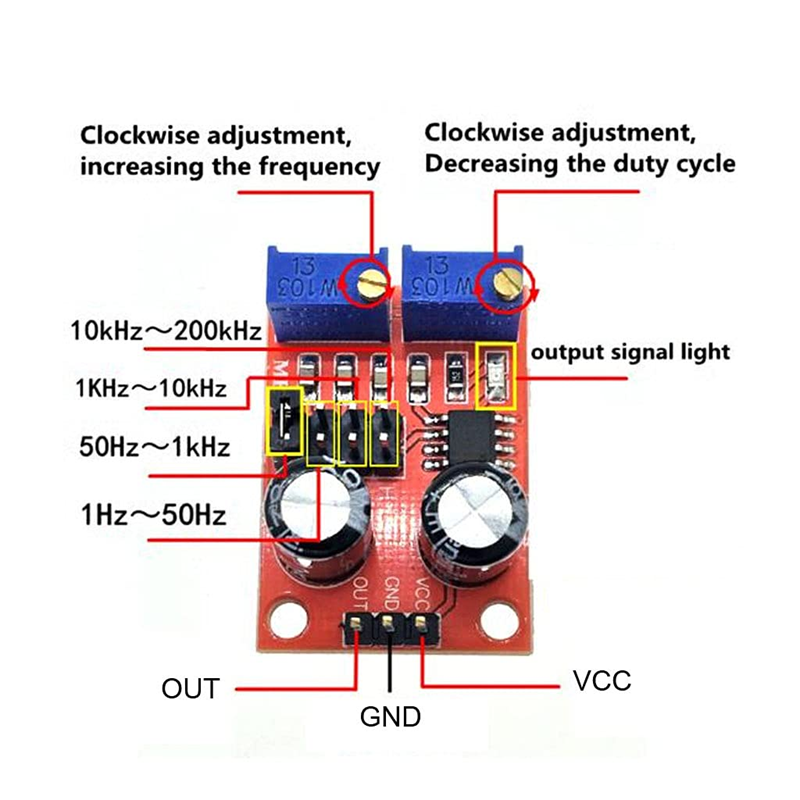

• Dãy tần số lựa chọn qua JUMP 1: 1Hz ~ 50Hz
• Dãy tần số lựa chọn qua JUMP 2: 50Hz ~ 1KHz
• Dãy tần số lựa chọn qua JUMP 3: 1KHz ~ 10KHz
• Dãy tần số lựa chọn qua JUMP 4: 10KHz ~ 200KHz
• LED chỉ thị ngõ ra: mức thấp: LED On, mức cao: LED Off, Mức bình thường: LED nhấp nháy

Tham khảo chương trình mẫu và thông tin linh kiện chi tiết tại:

HUỲNH NHẬT TÙNG
