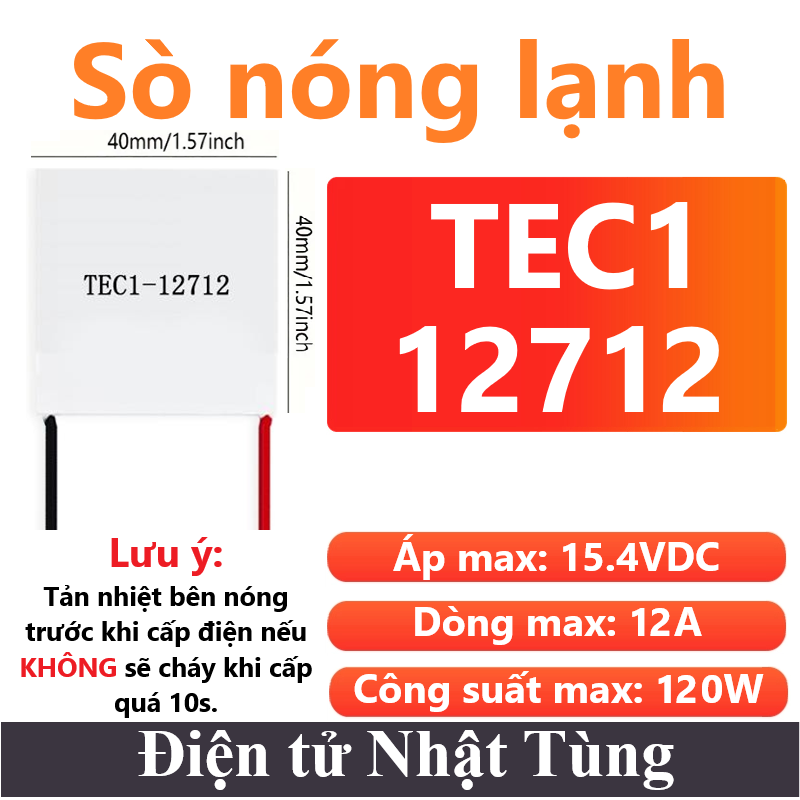

Sò nóng lạnh TEC1-12712 điện áp 12V-12A, Công suất cực đại 120W

111.000 ₫

Sò nóng lạnh TEC1-12712 điện áp 12V-12A là một tấm bán dẫn siêu công nghệ (hoặc chip peltier). Đây là loại linh kiện bán dẫn với đặc điểm là một mặt làm lạnh và mặt còn lại làm nóng.

Thông số sản phẩm

Điện áp hoạt động:
Dòng tiêu thụ:
Công suất:
Loại sản phẩm:
Chuẩn giao tiếp:

Còn 20 trong kho

Danh mục: MODULE VÀ MẠCH ĐIỆN, Module Khác... Thẻ: sò nóng lạnh, sò nóng, sò lạnh, sò nóng lạnh sp1848, sò nóng lạnh tec1-12715, sò nóng lạnh tec1-12705, sò nóng lạnh tec1-12710, sò nóng lạnh tec1-12712

Mô tả
Đánh giá (0)

Giới thiệu Sò nóng lạnh TEC1-12712 điện áp 12V-12A

Sò nóng lạnh TEC1-12712 điện áp 12V-12A là một tấm bán dẫn siêu công nghệ (hoặc chip peltier). Đây là loại linh kiện bán dẫn với đặc điểm là một mặt làm lạnh và mặt còn lại làm nóng. Mặt nóng được tản nhiệt càng tốt thì mặt lạnh hoạt động càng hiệu quả và ngược lại.

Tấm bán dẫn siêu công nghệ TEC1-12712 còn gọi sò lạnh hay chip peltier, là cấu kiện bán dẫn có tính chất như một bơm nhiệt, làm lạnh một mặt khi có dòng điện một chiều chạy qua. Sò lạnh peltier được ứng dụng rộng rãi trong các sản phẩm làm lạnh, làm mát như như tủ lạnh, tủ mát, minibar, chiller, cây nước nóng lạnh, tủ ướp rượu vang, máy ướp bia, bộ làm mát bể cá, bộ tản nhiệt cpu vv..

Quạt tản nhiệt cho sò: Quạt 12V

so-nong-lanh-tec1-12703-12705-12708-12710-12712-12715-dien-ap-12v-9

so-nong-lanh-tec1-12703-12705-12708-12710-12712-12715-dien-ap-12v-7

Thông số kỹ thuật Sò nóng lạnh TEC1-12712 điện áp 12V-12A

Điện áp định mức: Vmax: 15,5V
Dòng điện làm việc: Imax = 12A
Công suất làm lạnh: Qcmax 120W
Chênh lệch nhiệt độ: △ Tmax (Qc = 0) 62℃.
Kích thước dây: Chiều dài dây dẫn 300 ± 5mm
Điện trở trong: 2.0 ～ 2.2Ω (nhiệt độ môi trường xung quanh 23 ± 1°C, thử nghiệm Ac 1kHZ )
Áp suất lắp ráp: 85N / cm2
Kích thước: 40 * 40 * 3.3mm
Môi trường làm việc: Nhiệt độ -55°C ～ 83°C
Điều kiện bảo quản: -40 ~ 60°C
Bề mặt lạnh: Mặt ghi chữ
Mặt nóng: mặt không ghi chữ (cần tản nhiệt thật tốt trước khi cấp nguồn nếu không quá nóng sẽ cháy ngay)
Nguồn khuyên dùng: 15V 10A để đạt hiệu suất cao nhất

Thông số nhiệt điện

Lực điện động nhiệt điện (a): ＞190×μV/oC
Độ dẫn điện (σ): 850～1250Ω-1.cm-1
Độ dẫn nhiệt (K): 15～16×10-3-W/oC cm
Giá trị công đức (Z ):2,5～3,0×10-3W/oC

Thông số chênh lệch

Chênh lệch nhiệt độ 20 độ: điện áp mạch hở 0,97V, dòng điện phát điện: 225MA
Chênh lệch nhiệt độ 40 độ: điện áp mạch hở 1,8V, dòng điện phát điện: 368MA
Chênh lệch nhiệt độ 60 độ: điện áp mạch hở 2,4V, dòng điện phát điện: 469MA
Chênh lệch nhiệt độ 80 độ: điện áp mạch hở 3,6V, dòng điện phát điện: 558MA
Chênh lệch nhiệt độ 100 độ: điện áp mạch hở 4,8V, dòng điện phát điện: 669MA

Lưu ý

Khi test sò nóng lạnh chúng ta không được cấp nguồn cho sò mà không có tản nhiệt cho mặt nóng của sò, vì khi được cấp nguồn mặt nóng của sò nóng lạnh rất nóng nếu không có tản nhiệt thì nhiệt độ nóng sẽ lan sang cả mặt lạnh và trong quá trình lâu sẽ làm sò nóng lạnh chết ngay chỉ trong vài giây. Để test sò chúng ta có thể cấp nguồn 5V dòng điện 2A cho sò nóng lạnh xem sò có còn hoạt động hay không nhé.
Để đảm bảo cho chất lượng của sò hoạt động tốt và đủ công suất thì chũng ta cần:
Nguồn cấp có dòng điện ít nhất là 10A.
Điện áp cấp cho sò phải đủ 12V.
Tản nhiệt cho mặt nóng phải thật tốt, mặt nóng càng tản nhiệt tốt thì mặt lạnh càng lạnh.
