ARDUINO ETHERNET SHIELD W5100, VI ĐIỀU KHIỂN HỌ Arduino

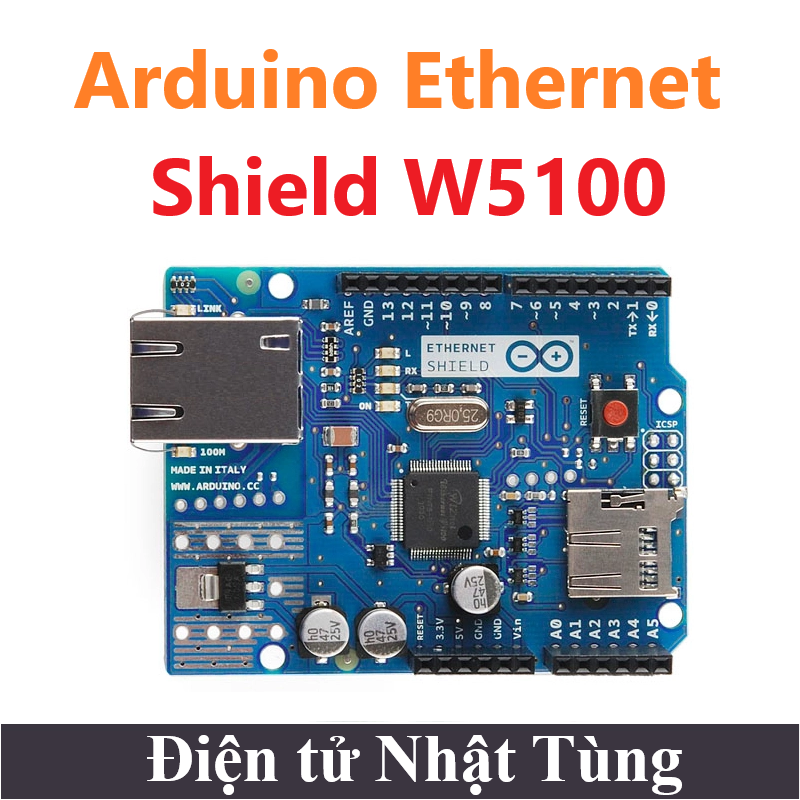

Giới thiệu Arduino Ethernet Shield W5100

Arduino Ethernet Shield W5100 sử dụng chip W5100 từ hãng Wiznet cho tốc độ và khả năng kết nối ổn định nhất, bộ thư viện đi kèm và phần cứng với cách kết nối dễ dàng khiến cho việc kết vối Arduino với Ethernet đơn giản hơn bao giờ hết, thích hợp để làm các ứng dụng điều khiển thiết bị qua mạng, IoT,…

Arduino này có tích hợp  khe cắm thẻ micro SD, có thể được sử dụng để lưu trữ các tập tin phục vụ qua mạng. Mạch Arduino Ethernet Shield tương thích với Arduino Uno và Mega (sử dụng Ethernet Thư viện). Bạn có thể truy cập vào khe cắm thẻ trên board và sử dụng thư viện SD được bao gồm  tích hợp trong bộ thư viện có sẵn trong trình biên dịch arduino..

IC điều khiển W5100 trên Arduino Ethernet Shield có thể thực hiện truyền dữ liệu thông qua 2 giao thức là TCP và UDP. Số đường truyền dữ liệu song song tối đa là 4. Đây chính là điểm mạnh của W5100 so với Microchip ENC28J60. Khả năng truyền song song cùng lúc 4 luồng dữ liệu giúp board có khả năng nhận dữ liệu từ internet với tỉ lệ lỗi thấp hơn (nguyên nhân thường là do mất dữ liệu trên đường truyền hoặc do thời gian truyền vượt quá giới hạn – time out).

Thông số cơ bản Arduino Ethernet Shield W5100

• Để sử dụng phải có board mạch Arduino đi kèm
• Hoạt động tại điện áp 5VDC (được cấp từ mạch Arduino)
• Chip Ethernet: Wiznet W5100 với bộ đệm trong tới 16K
• Tốc độ kết nối: 10/100Mb
• Kết nối với mạch Arduino qua cổng SPI
• Thư viện và code mẫu có sẵn trong chương trình Arduino.
• Tương thích với cổng đầu ra tiêu chuẩn Mega2560/Uno rev3
