Bàn phím mềm keypad 3×4, Ma trận phím mềm

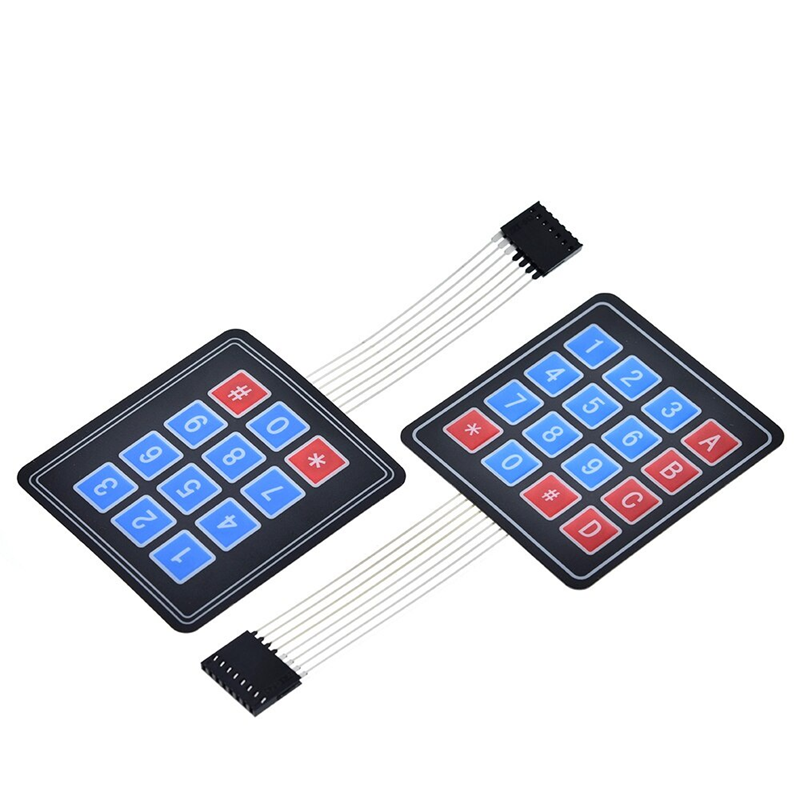

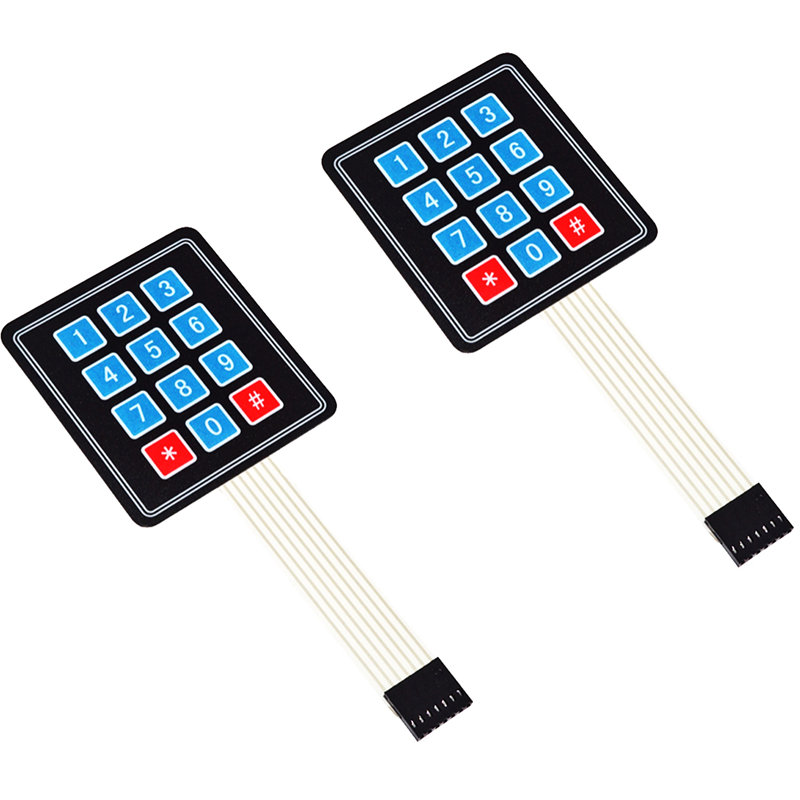

Giới thiệu Bàn phím mềm keypad 3×4

Bàn phím mềm keypad 3×4 có thiết kế nhỏ gọn, dễ kết nối và sử dụng, các chân của 12 phím được nối theo ma trận, tín hiệu khi nhấn phím sẽ là tín hiệu GND (0VDC) hoặc Vcc (5VDC) tùy vào cách quét phím của các bạn kích vào chân Vi điều khiển, bàn phím còn tích hợp vị trí để lắp thêm tụ chống dội (chống nhiễu), phù hợp cho các ứng dụng điều khiển bằng phím bấm.

Bàn phím tích hợp trong nhiều module mạch điện tử như kit phát triển, kit học tập giao tiếp các vi điều khiển như Pic, 8051, AVR, STM,…..

Các mã bàn phím và JoyStick

Chức năng key phím 3×4

• R1 : Ngõ ra hàng 1.
• R2 : Ngõ ra hàng 2.
• R3 : Ngõ ra hàng 3.
• R4 : Ngõ ra hàng 4.
• C1 : Ngõ vào hàng 1.
• C2 : Ngõ vào hàng 2.
• C3 : Ngõ vào hàng 3.

Sơ đồ nguyên lý key phím 3×4

Thông số kỹ thuật Bàn phím mềm keypad 3×4

• Điện áp hoạt động : 35V
• Dòng điện hoạt động : 100mA
• Công suất hoạt động :  1W
• Chuẩn truyền : I/O
• Nhiệt độ bảo quản khuyến nghị: + 15°C-35°C
• Độ ẩm bảo quản: 70%-90%
• Nhiệt độ thử nghiệm: -0°C- +60°C 16H
• Kiểm tra độ ẩm: 70%-90%
• Độ rung: 20G’s msx.(10-200HZ,MIL -STD-202,M204,Điều kiện B)

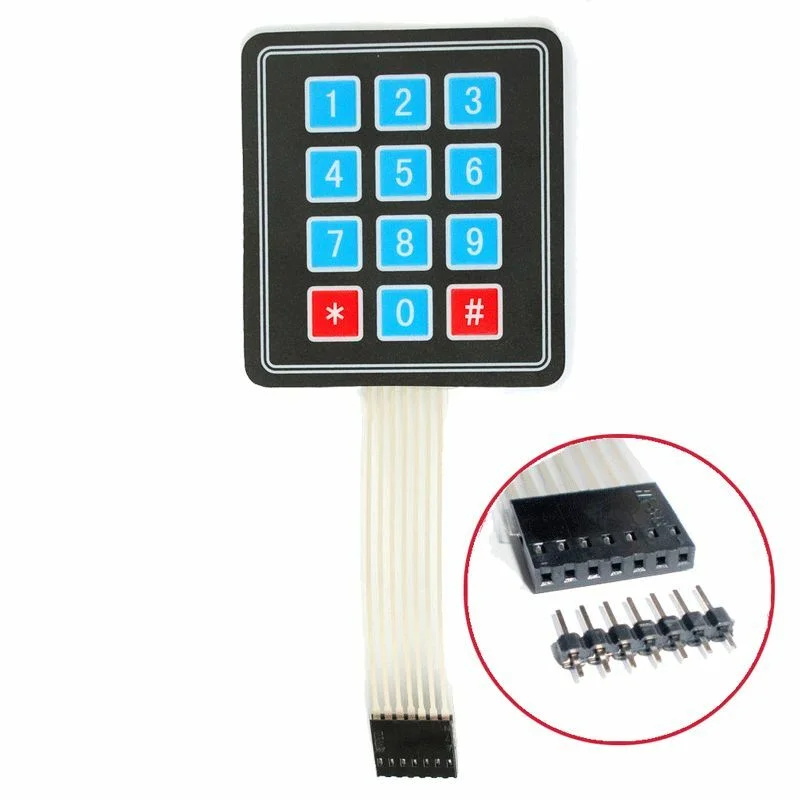

• Số chân : 7
• Số nút : 12
• Loại : Module
• Quét tích cực : Do người thiết kế
• Mạch in: Loại dán bạc PET
• Điện trở vuông tiêu chuẩn: ≤50mQ/port/mil
• Điện trở tiếp xúc: 10-500Q (thay đổi tùy theo chiều dài dây dẫn và chất liệu)
• Điện trở cách điện: 100MQ 100V
• Điện áp chịu được trung bình: 250VRms (50-60Hz1min)
• Thời gian tác động: ≤5ms
• Độ dày đường: 130,13mm
• Tuổi thọ sử dụng: Loại phím phim trong vòng 500.000 lần

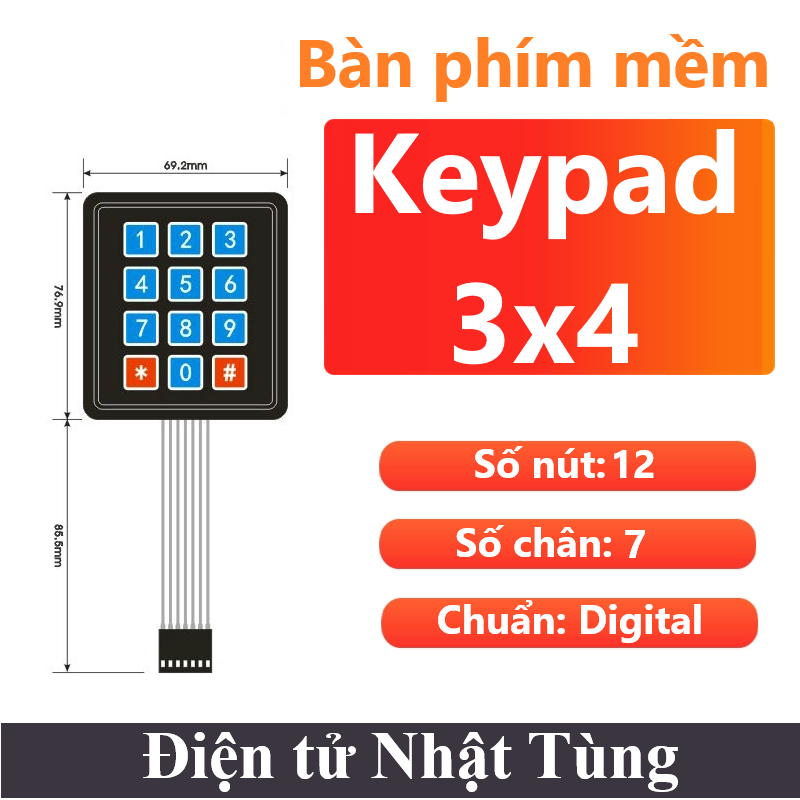

• Kích thước : 160mm*69mm*77mm

Chương trình Test

Nguyên lý kết nối

Chương trình

Thư viện : Tại đây Keypad.h

/*4X4     Arduin0
 * 1  -     2
 * 2  -     3
 * 3  -     4
 * 4  -     5
 * 5  -     6
 * 6  -     7
 * 7  -     8
 * 8  -     9
 *
 * Nạp code mở Serial Monitor, chọn No line ending, baud 9600.
 *
*/
#include <Keypad.h>
const byte ROWS = 4; //four rows
const byte COLS = 3; //four columns
//define the cymbols on the buttons of the keypads
char hexaKeys[ROWS][COLS] = {
  {'1','2','3'},
  {'4','5','6'},
  {'7','8','9'},
  {'*','0','#'}
};
byte rowPins[ROWS] = {9, 8, 7, 6}; //connect to the row pinouts of the keypad
byte colPins[COLS] = {5, 4, 3}; //connect to the column pinouts of the keypad
//initialize an instance of class NewKeypad
Keypad customKeypad = Keypad( makeKeymap(hexaKeys), rowPins, colPins, ROWS, COLS);
void setup(){
  Serial.begin(9600);
}
void loop(){
  char customKey = customKeypad.getKey();
  if (customKey){
    Serial.println(customKey);
  }
}

Tham khảo chương trình mẫu và thông tin linh kiện chi tiết tại:

HUỲNH NHẬT TÙNG
