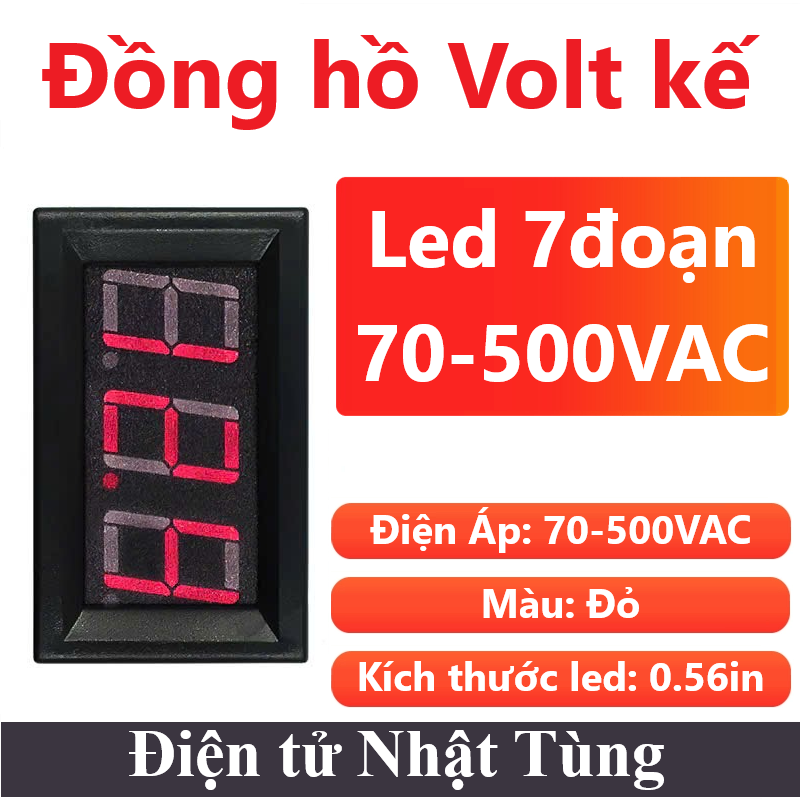

Đồng hồ điện áp Volt 70-500VAC màu đỏ, Hiển thị led 7 đoạn

Giới thiệu Đồng hồ điện áp Volt 70-500VAC màu đỏ

Đồng hồ điện áp Volt 70-500VAC màu đỏ là sản phẩm mạch kiểm tra điện áp AC được thiết kế nhỏ gọn, hiển thị thông số lên màn hình led trực quan dễ dàng quan sát và sử dụng. Ngoài ra, mạch được thiết kế dải đo rộng lên đến 500VAC nên thích hợp sử dụng cho nhiều ứng dụng khác nhau.

 Đồng hồ dễ kết nối, hai dây thông thường, màu đỏ dương, màu đen âm, có khả năng bảo vệ kết nối ngược, kết nối không bị cháy. Với chức năng điều chỉnh tốt.

Đồng hồ có thể đo và hiển thị điện áp của thiết bị, lưới điện AC.

Vôn kế có dải đo rộng có thể sử dụng cho các dòng điện xoay chiều 110V, 220V, 380V…

Các mạch nguồn: Tăng áp – Giảm áp – Đồng hồ hiển thị Volt

Thông số kỹ thuật

• Phạm vi đo: 70V-500V AC
• Đầu vào tối đa: 500V AC
• Sai số cho phép: ± 1%
• Trở kháng đầu vào:  > 1 MOhms
• Dòng điện hoạt động: Đỏ < 23mA , xanh lá cây < 18mA , xanh dương < 17mA
• Tốc độ làm mới: Khoảng 300ms/lần
• Chế độ hiển thị: Ống kỹ thuật số LED ba chữ số ” 0,56″
• Màu hiển thị: đỏ
• Chiều dài dây dẫn: 20cm
• Kích thước ngoài: 48x29x22mm
• Kích thước trong: 46x27mm
• Nhiệt độ làm việc: -20 ℃ ~ 65 ℃
• Trọng lượng: 25g

 Lưu ý: Nếu điện áp đầu vào cao hơn 500V thì có thể bị hỏng!
