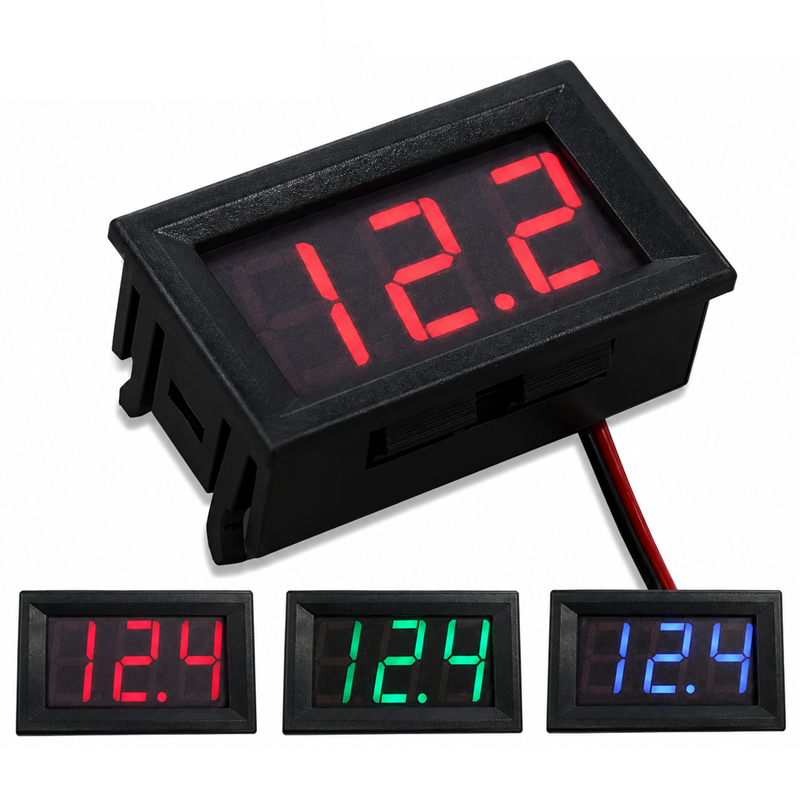

Đồng hồ điện áp Volt 4.5-30VDC màu đỏ, Hiển thị led 7 đoạn

Giới thiệu Đồng hồ điện áp Volt 4.5-30VDC màu đỏ

Đồng hồ điện áp Volt 4.5-30VDC màu đỏ được thiết kế đơn giản giúp dễ dàng tích hợp vào các thiết bị cần đo. Nó không cần nguồn điện cấp bên ngoài mà có thể làm việc với điện áp đo với dãi điện áp từ 4.5V ~ 30V. Ngoài ra nó còn có bảo vệ chống ngược cực nếu lắp sai sẽ không làm hư mạch

Cách đấu dây của vôn kế này rất đơn giản. Bạn chỉ cần nối hai dây, dây màu đỏ nối với cực dương và dây màu đen được nối với cực âm. Có bảo vệ kết nối ngược trong đồng hồ nên sẽ không bị cháy nếu kết nối. ngược lại.

Để đạt được độ chính xác đo tốt nhất, vôn kế này sẽ tự động di chuyển vị trí dấu thập phân theo điện áp đo khác nhau. Khi nó đo điện áp dưới 10V, màn hình sẽ hiển thị hai chữ số thập phân. Khi đo điện áp trên 10V, màn hình sẽ hiển thị một chữ số thập phân.

Vôn kế này có thể được sử dụng trong xe máy, ô tô, v.v. để theo dõi điện áp ắc quy và nắm bắt tình trạng ắc quy kịp thời. Cũng có thể được sử dụng cho các mục đích đo điện áp khác.

Các mạch nguồn: Tăng áp – Giảm áp – Đồng hồ hiển thị Volt









Thông số kỹ thuật

• Phạm vi đo: 4.5V-30V DC
• Sai số cho phép: nhỏ hơn 10V là 0.01V; lớn hơn 10V là 0.1v, sai số cho phép ± 1%
• Dòng điện hoạt động: <20mA, thường là 5-15mA
• Tốc độ làm mới: Khoảng 200ms/lần
• Chế độ hiển thị: Led kỹ thuật số ba chữ số 0.56″
• Màu hiển thị: đỏ
• Chiều dài dây dẫn: 15cm

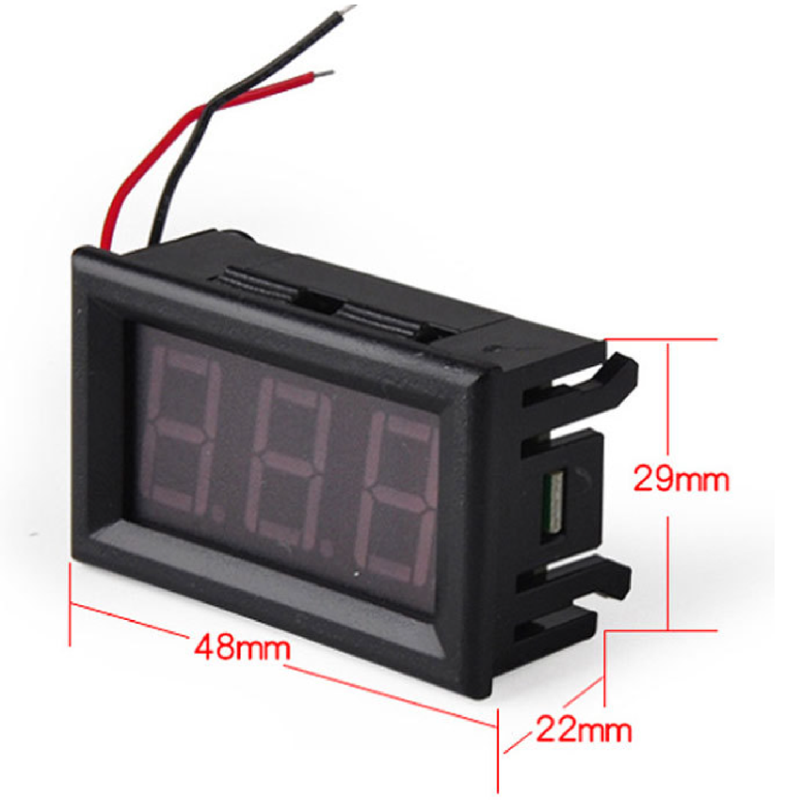

• Kích thước ngoài: 48x29x22mm
• Kích thước trong: 46x27mm
• Nhiệt độ làm việc: -10 ℃ ~ 65 ℃
• Trọng lượng:  22g



Lưu ý:

• 30V là điện áp hoạt động tối đa của vôn kế. Khi sử dụng, hãy chú ý ngưỡng này để tránh tia lửa điện động cơ và gợn sóng nguồn điện. Hoặc điện áp đột ngột quá cao khác có thể gây hư hỏng vĩnh viễn cho vôn kế.
• Vôn kế này không chống ẩm, chống thấm nước, chống sốc hoặc chống dầu. Hãy chú ý khi sử dụng hoặc tự xử lý.
