Mạch khống chế nhiệt độ XH-W3002 220VAC đỏ, Vỏ hộp nhựa Tải max 250V / 10A

Giới thiệu Mạch khống chế nhiệt độ XH-W3002 220VAC đỏ

Mạch khống chế nhiệt độ XH-W3002 220VAC đỏ là module cảm biến nhiệt độ có relay và có hiển thị LED 7 đoạn giá trị nhiệt độ và giá trị cài đặt khi cần. Đặc biệt với cảm biến nhiệt độ relay này ta có thể cài đặt mức nhiệt độ (1 mức) hoặc khoảng nhiệt độ  để kích relay. Nhờ tính năng hữu dụng này mà người dùng có thể dễ dàng sáng tạo nhiều ứng dụng thú vị như: Máy ấp trứng, cảnh báo nhiệt độ, làm mát tự động v.v…

Các module nhiệt độ: Xem tại đây

Thông số kỹ thuật Mạch khống chế nhiệt độ XH-W3002 220VAC đỏ

• Mode: XH-W3002
• Nguồn cấp cho mạch: 220VAC.
• Phạm vi nhiệt độ: -50°C ~ 110°C
• Độ phân giải: 0.1°C
• Độ chính xác: 0.1°C
• Thiết lập backlash: 0,1°C ~ 15°C
• Tốc độ lấy mẫu: 0,5s
• Ngõ ra relay: 10A dạng tiếp điểm thường mở.
• Nhiệt độ an toàn: 0°C ~ 110°C
• Nhiệt độ làm việc: -10°C ~ 60°C
• Độ ẩm làm việc 20% ~ 85%
• Static current: ≤ 35MA
• Attract current: ≤ 60MA
• Đầu dò cảm biến:  NTC 10K 0,5% nhiệt điện trở
• Kích thước: 48mm * 40mm

Hướng dẫn sử dụng

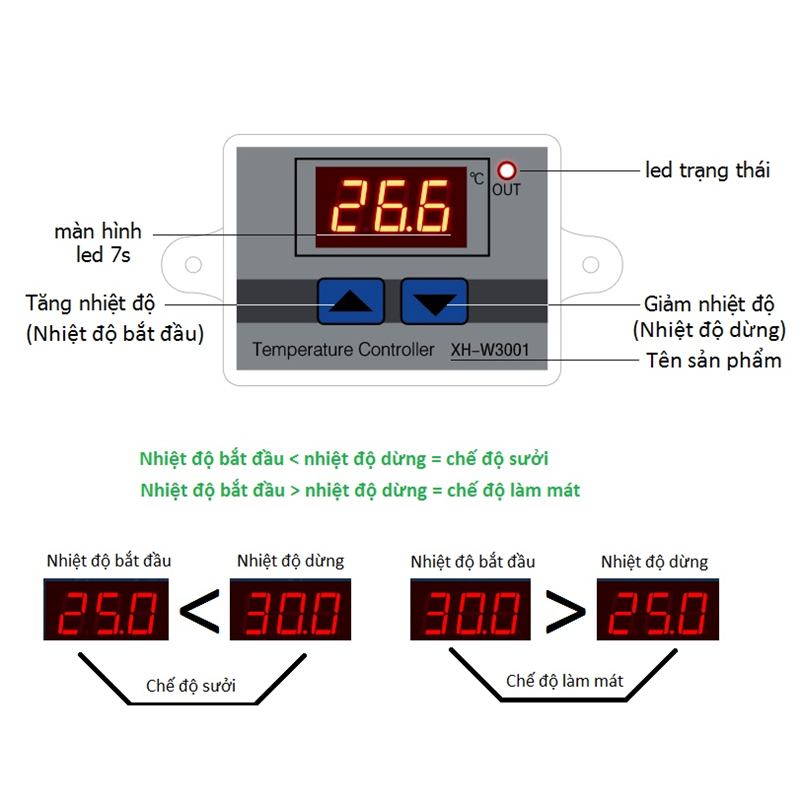

Từ màn hình chính, nhấn nhanh nút SET để chọn nhiệt độ cài đặt → nhấn (+), (–) để thay đổi giá trị → nhấn SET để lưu giá trị và thoát ra. Để vào chế độ cài đặt, nhấn giữ nút SET khoảng 3s để vào cài đặt như bảng dưới.

Nhấn dấu (+) hoặc (–) để thay đổi chức năng → Nhấn nút SET 1 lần để chọn chức năng đó → Sau đó nhấn  (+) hoặc (–) để cài đặt giá trị → nhấn SET để quay lại. Sau khi cài đặt xong, nhấn giữ nút SET khoảng 3s, hoặc không có thao tác nào trong 10s để lưu và thoát ra.
