Mạch Relay 30A 24V 2 Kênh, Rơ le công suất 250VAC / 30VDC

98.000 ₫

Mạch Relay 30A 24V 2 Kênh có tải tối đa là: AC 250V/30A, DC 30V/30A Điện áp làm việc của mô-đun 12V kích hoạt mức cao hoặc mức thấp thông qua các nút nhảy

Thông số sản phẩm

Điện áp hoạt động:	24VDC
Dòng tiêu thụ:	30A
Công suất:
Loại sản phẩm:	Module
Chuẩn giao tiếp:	Digital (D0)

Còn 130 trong kho

Danh mục: MODULE VÀ MẠCH ĐIỆN, Module Cách Ly Thẻ: relay 12v 30a 1 kênh, relay 24v 30a 4 kênh, relay 24v 30a 2 kênh, relay 24v 30a 1 kênh, relay 5v 30a 4 kênh, relay 5v 30a 2 kênh, relay 5v 30a 1 kênh, relay 12v 30a 4 kênh, relay 12v 30a 2 kênh, relay 30A 12V, relay 5v 4 kênh, relay 5v 2 kênh, relay 30a 5v, relay 5v 1 kênh

Mô tả
Đánh giá (0)

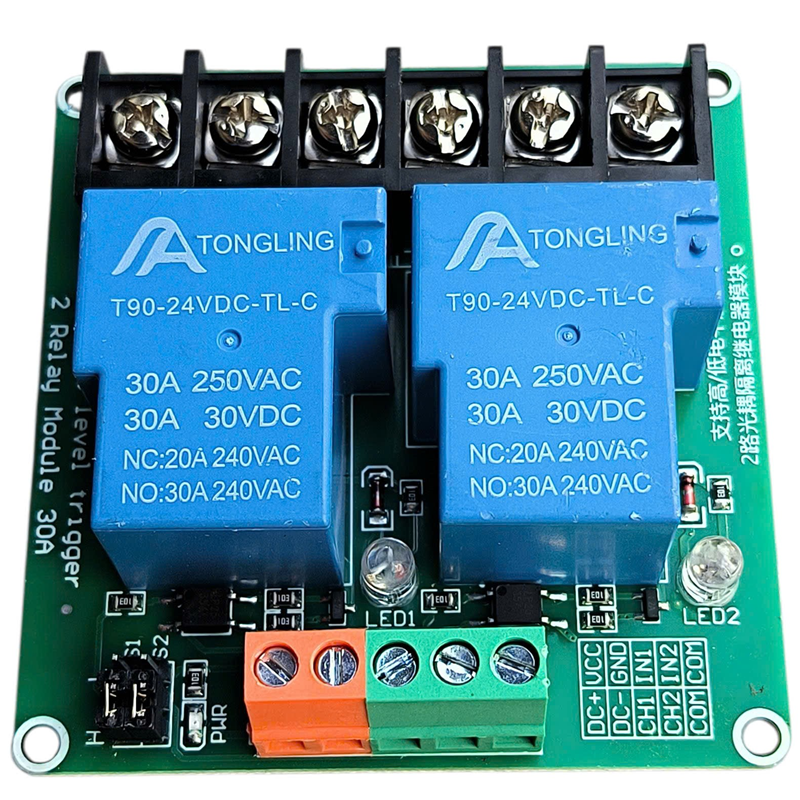

Giới thiệu Mạch Relay 30A 24V 2 Kênh

Mạch Relay 30A 24V 2 Kênh có tải tối đa là: AC 250V/30A, DC 30V/30A Điện áp làm việc của mô-đun 24V. Mô-đun có thể được đặt ở mức kích hoạt mức cao hoặc mức thấp thông qua các nút nhảy

Module 2 relay opto cách ly 24V 30A với opto cách ly nhỏ gọn, có opto và transistor cách ly giúp cho việc sử dụng trở nên an toàn với board mạch chính, mạch được sử dụng để đóng ngắt nguồn điện công suất cao AC hoặc DC với dòng lên đến 30A, thích hợp với đóng ngắt các thiết bị lớn như motor (khoảng 1/2HP), dàn đèn điện, máy móc tầm trung,…có thể chọn đóng khi kích mức cao hoặc mức thấp bằng Jumper.

Module 2 relay opto cách ly kích HL 24V Tiếp điểm đóng ngắt gồm 3 tiếp điểm NC (thường đóng), NO(thường mở) và COM(chân chung) được cách ly hoàn toàn với board mạch chính, ở trạng thái bình thường chưa kích NC sẽ nối với COM, khi có trạng thái kích COM sẽ chuyển sang nối với NO và mất kết nối với NC.

Module dùng kèm với: Vi điều khiển – Nguồn Adapter 24V

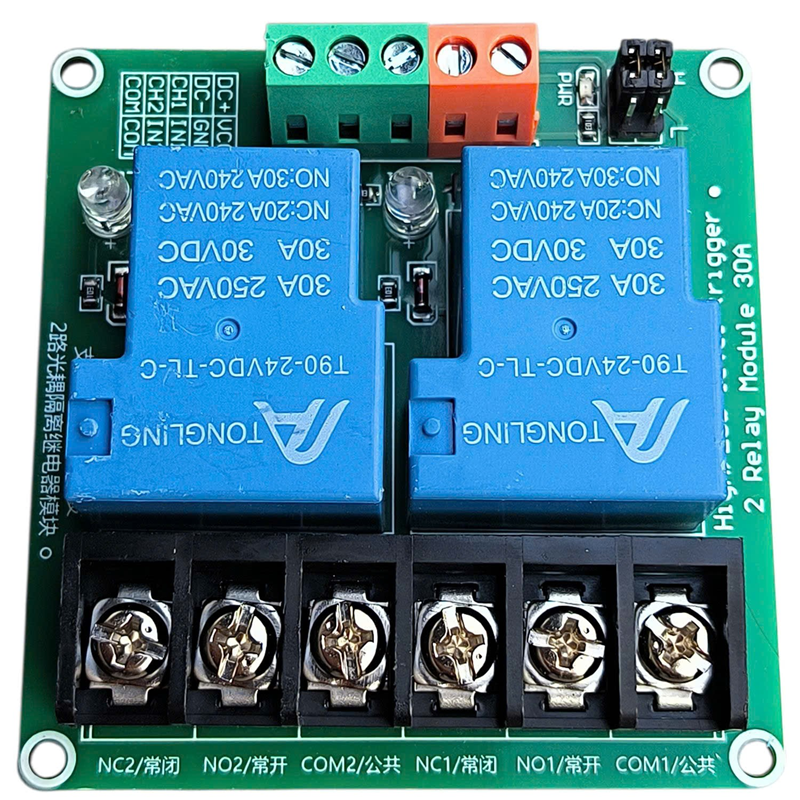

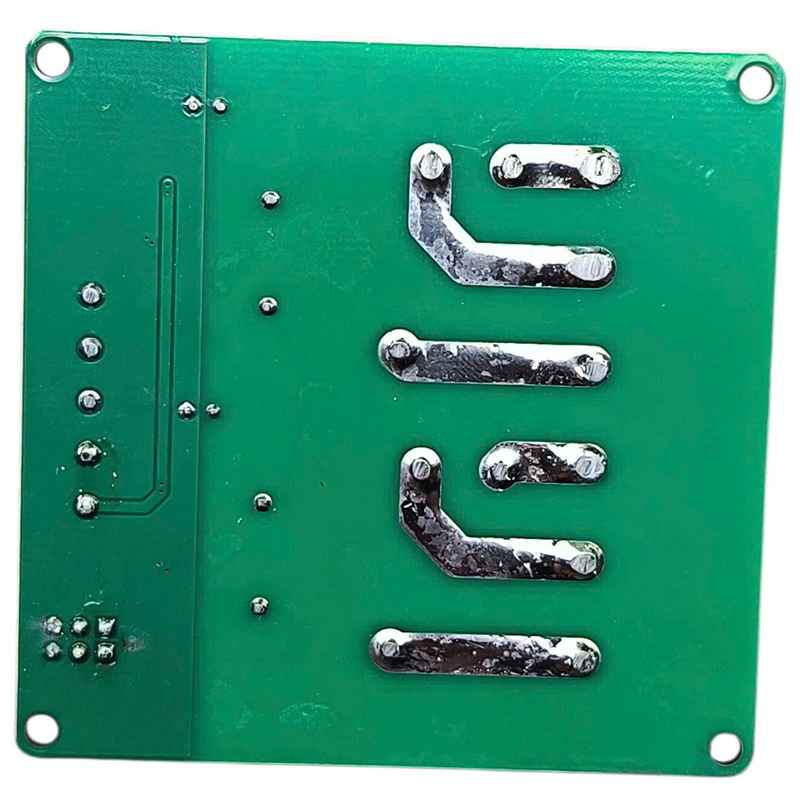

module-relay-24v-30-2-kenh-mau-xanh-moi-3 module-relay-12v-30-2-kenh-mau-xanh-moi-4

module-relay-24v-30-4-kenh-mau-xanh-4

Thông số kỹ thuật mạch relay 24V 30A 2 kênh

Điện áp hoạt động: 24VDC
Điện áp kích tải max : 250V AC
Điện áp kích tải max : 30V DC
Dòng điện kích tải max : 30A AC
Dòng điện hoạt động max :80mA
Công suất hoạt động Max : 7500W

Chức năng chân

DC+: Cực dương của nguồn điện DC mô-đun (cực dương điện áp đầu cuối kích hoạt)
DC-: Cực âm của nguồn điện DC mô-đun (Điện áp đầu cực kích hoạt âm )
IN: Cực kích hoạt tín hiệu (điện áp kích hoạt mặc định giống như nguồn điện)
JD+: Điện áp cực dương của điều khiển rơle
JD-: Điện áp cực âm của cực điều khiển rơle
DC+ và JD+ bị chập mạch bằng nắp nhảy DC- và JD- được nối ngắn mạch bằng nắp nút nhảy và đầu nối kích hoạt có cùng điện áp với đầu nối điều khiển rơle
Lựa chọn chế độ kích hoạt mức cao và mức thấp, như trong hình, khi dây nối được kết nối với. đầu cuối L, đầu cuối IN là bộ kích hoạt mức thấp. Khi được kết nối với đầu cuối H, nó là bộ kích hoạt mức cao
Đầu cuối thường đóng (NC): Đầu cuối thường đóng của rơle
Đầu cuối chung (COM): Đầu cuối chung cực của rơle
Cực mở thường (NO): Cực mở thường xuyên của rơle
